Mechanicky spojený valec bez tyče radu MY1H (typ s lineárnym vedením)
  • Mechanicky spojený valec bez tyče radu MY1H (typ s lineárnym vedením)
Valec bez tyče

Mechanicky spojený valec bez tyče radu MY1H (typ s lineárnym vedením)

Mechanicky spojený valec bez tyče radu MY1H je valec bez piestnice, ktorý využíva mechanické kĺby na dosiahnutie prenosu pohybu a je špeciálne integrovaný s lineárnou vodiacou štruktúrou. Zameriava sa na poskytovanie kompaktného, ​​spoľahlivého a presného riešenia lineárneho pohonu pre bežné aplikácie typu pick-and-place v automatizačných systémoch.

● Typ hlavnej hnacej sily: Jeho jadro spočíva v unikátnej štruktúre mechanického spoja, ktorý šikovne prenáša lineárny pohyb piestu priamo na vonkajší záťažový posúvač cez vnútorný mechanizmus, bez potreby predĺženia piestnej tyče tradičného valca, a realizuje kompaktnú integráciu tela valca a pohybu záťaže.

● Základný kameň presného vedenia: Na rozdiel od bežných modelov má táto séria zabudovaný lineárny vodiaci systém s vysokou tuhosťou. To poskytuje podporu a vedenie pre záťažový posúvač, ktoré ďaleko presahuje vodiacu schopnosť samotného valca, výrazne zlepšuje plynulosť pohybu a prináša vyššiu opakovateľnosť, ktorá je vhodná pre polohovacie príležitosti s požiadavkami na miernu presnosť.

● Typické umiestnenie aplikácie: Navrhnutá nosnosť a rozsah pojazdu tejto série ju predurčujú na časté vychystávanie, prenášanie a umiestňovanie malých a stredne veľkých obrobkov s miernou hmotnosťou na automatizovaných výrobných linkách. Je vhodný najmä pre scenáre, kde je rozsah veľkosti obrobku v typických malých a stredných špecifikáciách (napríklad priemer je v úrovni desiatok milimetrov).

● Výhoda efektívnosti priestoru: Keďže predný a zadný priestor potrebný na vysúvanie a zasúvanie piestnej tyče je eliminovaný v kombinácii s jej integrovanou konštrukciou vodiacej koľajnice, je celková konštrukcia veľmi kompaktná, čo zvlášť prispieva k úspore cenného axiálneho inštalačného priestoru pri priestorovo obmedzenom usporiadaní zariadení.

● Úvahy o spoľahlivosti: Konštrukcia mechanickej spojky zvyčajne znamená menšie požiadavky na klzné tesnenie (v porovnaní s magnetickou spojkou), čo môže zlepšiť životnosť a do určitej miery znížiť závislosť na údržbe a prevádzka je spoľahlivejšia.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Typ s klzným ložiskom s mechanicky spojeným bezpístnicovým valcom radu MY1M
ĎALŠÍ:Beztyčnicový valec s mechanickým kĺbom série MY1B (základný typ)

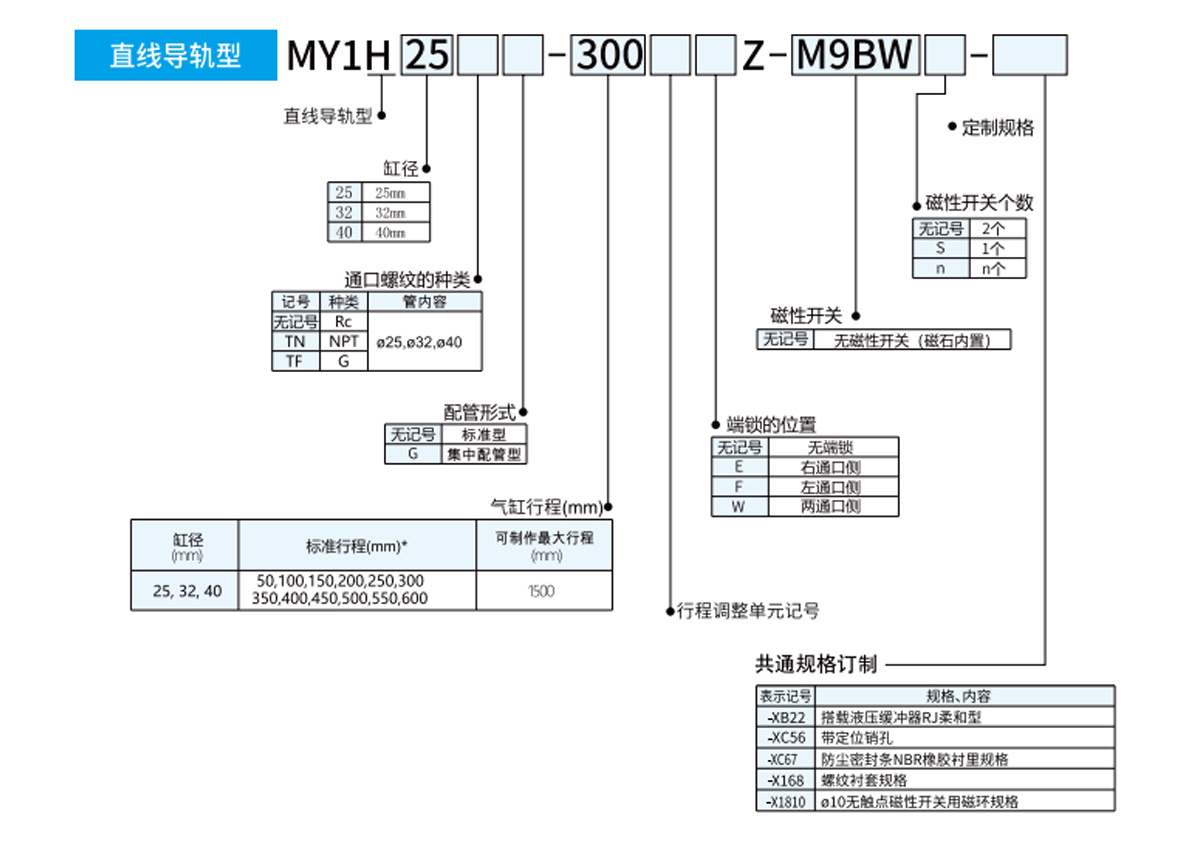

  • Priemer valca (mm) 25 32 40
    Vzduch
    Použitá kvapalina Dvojčinné
    Prevádzkový režim 0,1 až 0,8 MPa
    Rozsah prevádzkového tlaku 1,2 MPa
    Tlaková skúška tlak 5 ~ 60 ℃
    Teplota okolia a teplota kvapaliny
    Ukladanie do vyrovnávacej pamäte Vzduch cushion
    Mazanie Žiadny olej
    Tolerancia dĺžky zdvihu 1.80
    Priemer potrubia Predné a bočné otvory Rc1/8 Rc1/4
    Spodný otvor Ø6 Ø8

    Špecifikácie uzamykania
    Priemer valca (mm) 25 32 40
    Uzamykacia poloha Jedna strana (voliteľné), obe strany
    Prídržná sila (MAX.) N 270 450 700
    Rozsah jemného nastavenia pojazdu (mm) 0~-11,5 0~-12 0~-16
    Odbavenie Menej ako 1 mm
    Manuálne uvoľnenie Môže (odomknutý typ)

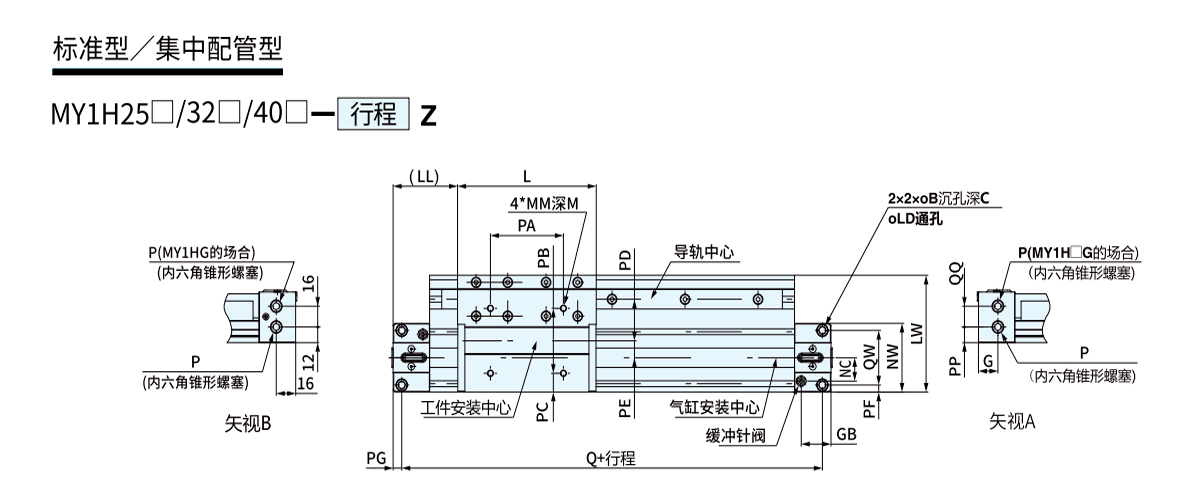

  • Potrubie používané v centrálnych potrubných systémoch namontovaných na dne
    Model A B C G GB H J K L LD LL LW M MM N NC NE NF NH NW P PA PB PC
    MY1H25 110 9 5.5 16 24.5 54 M6*1 9.5 114 5.6 53 90 9 M5*0,8 30 18 40.2 40.5 39 53 Rc1/8 60 50 14.5
    MY1H32 140 11 6.6 19 28.5 68 M8*1,25 16 140 6.8 70 110 13 M6*1 37 22 50.2 50 49 64 Rc1/8 80 60 15
    MY1H40 170 14 8.5 23 35 84 M10*1,5 15 170 8.6 85 121 13 M6*1 45 26.5 62.7 62 61.5 75 Rc1/4 100 80 20.5

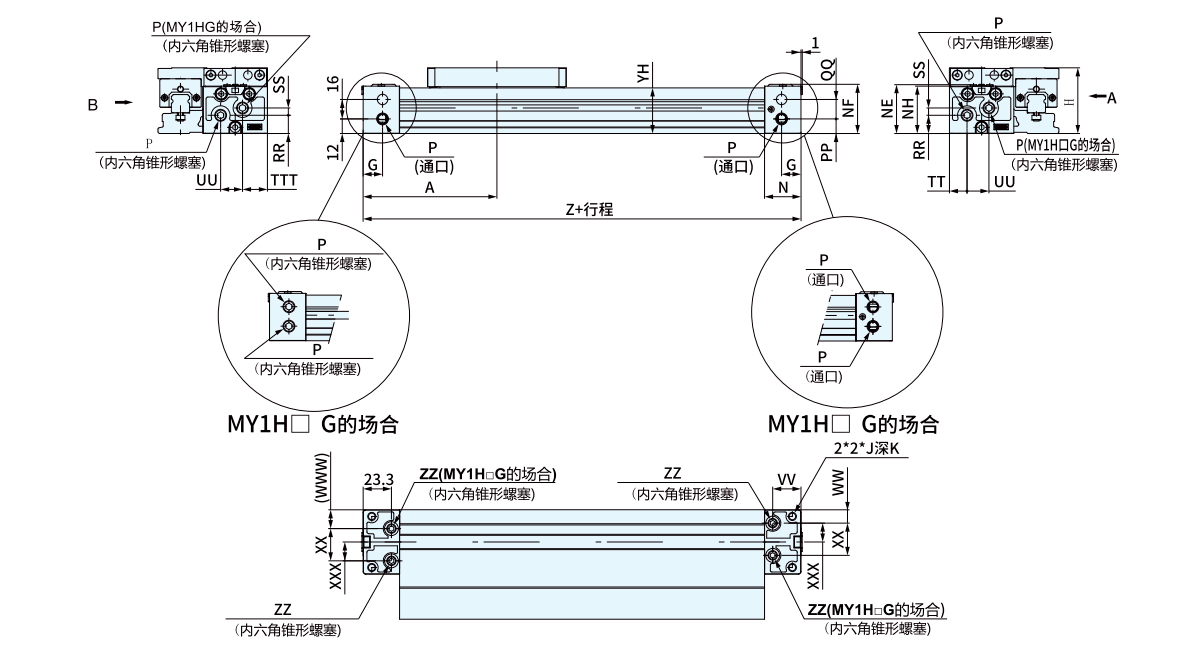

    Model PD PE PF PG PP Q QW RR TT TTT VV WW WWW XXX YH Z ZZ V prípadoch centralizovaného potrubia Model QQ SS UU XX
    MY1H25 32 13 5.5 7 12 206 42 15 14.5 20.5 23.3 11 15.5 15.5 37.5 220 Rc1/16 MY1H25 16 6 18 26.5
    MY1H32 42 13 6.5 8 16 264 51 16 16 16 28.5 12 12 20 47 280 Rc1/16 MY1H32 16 11 32 40
    MY1H40 37.5 23 8 9 18.5 322 59 23.5 20 20 35 14 14 23.5 59.5 340 Rc1/8 MY1H40 24 12 35 47

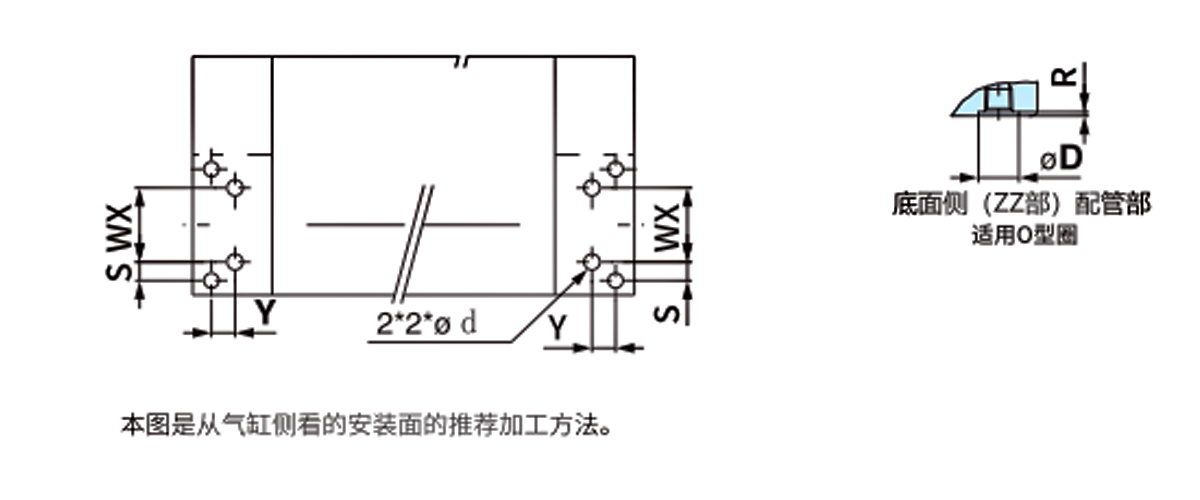

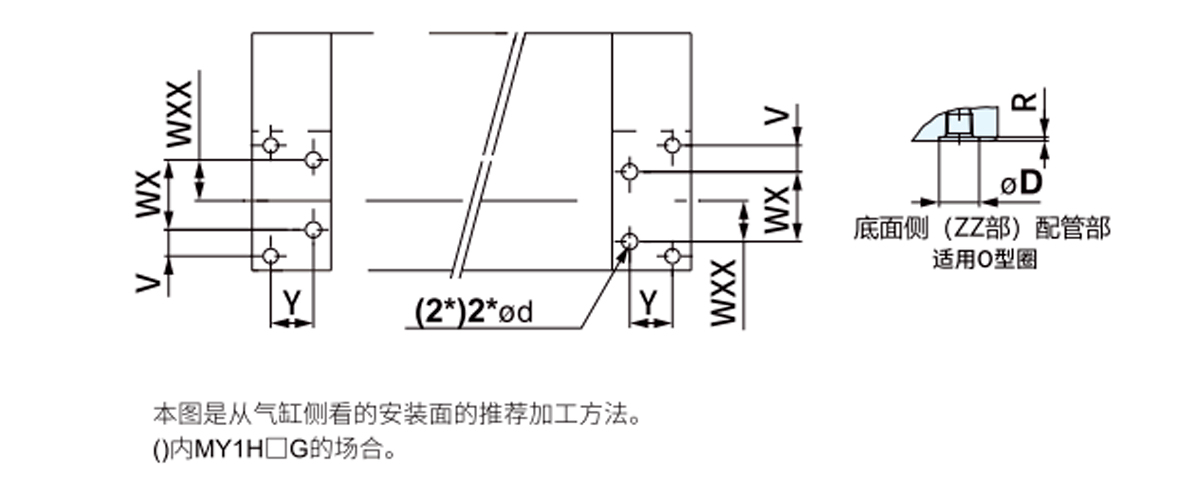

    Tabuľka veľkostí otvorov potrubia pre sústredené potrubie na spodnej ploche (použite tieto veľkosti pre povrchy na spracovanie a inštaláciu)
    Štandardné potrubie/centralizované potrubie spoločné V prípadoch centralizovaného potrubia
    Model WXX Y d D R Vhodné pre O-krúžky Model WX V
    MY1H25 15.5 16.2 6 11.4 1.1 C9 MY1H25 26.5 10
    MY1H32 20 20.4 6 11.4 1.1 MY1H32 40 5.5
    MY1H40 23.5 25.9 8 13.4 1.1 C11.2 MY1H40 47 6

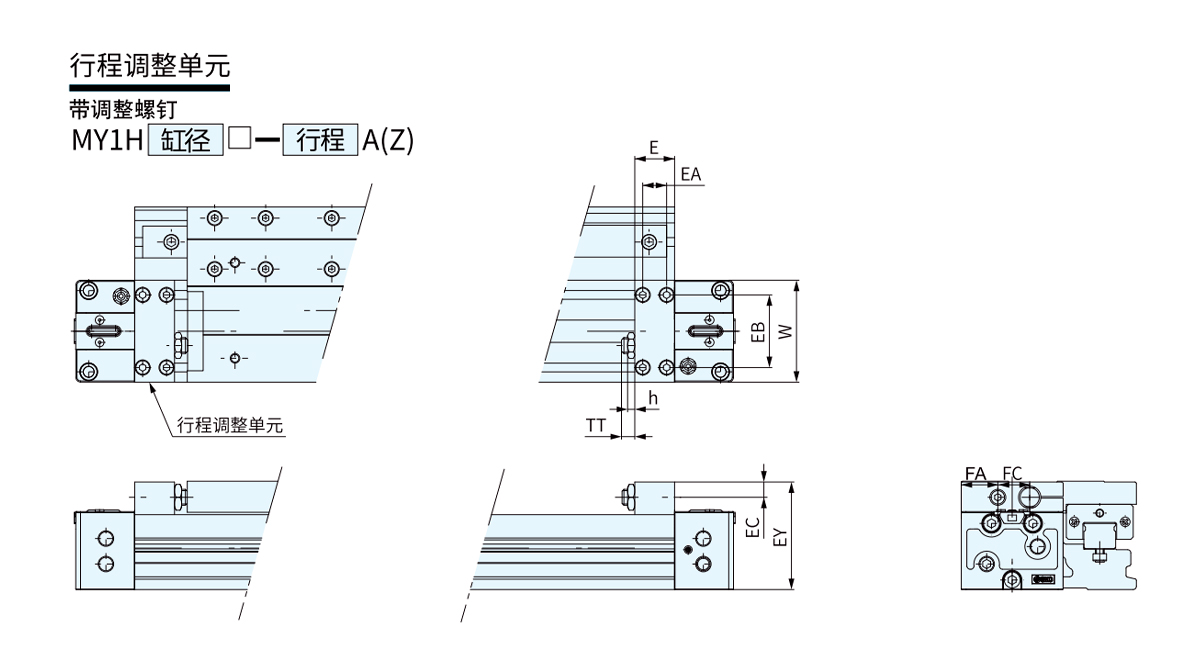

    Vhodné pre valce E EA EB EC EY FA FC h TT W
    MY1H25 18 9 40 7.5 53.5 16 21 3.5 5 (MAX. 16,5) 53
    MY1H32 25 14 45.6 9.5 67.5 23 20 4.5 8 (MAX. 20) 64
    MY1H40 31 19 55 11 82 24.5 26 4.5 9 (MAX. 25) 75

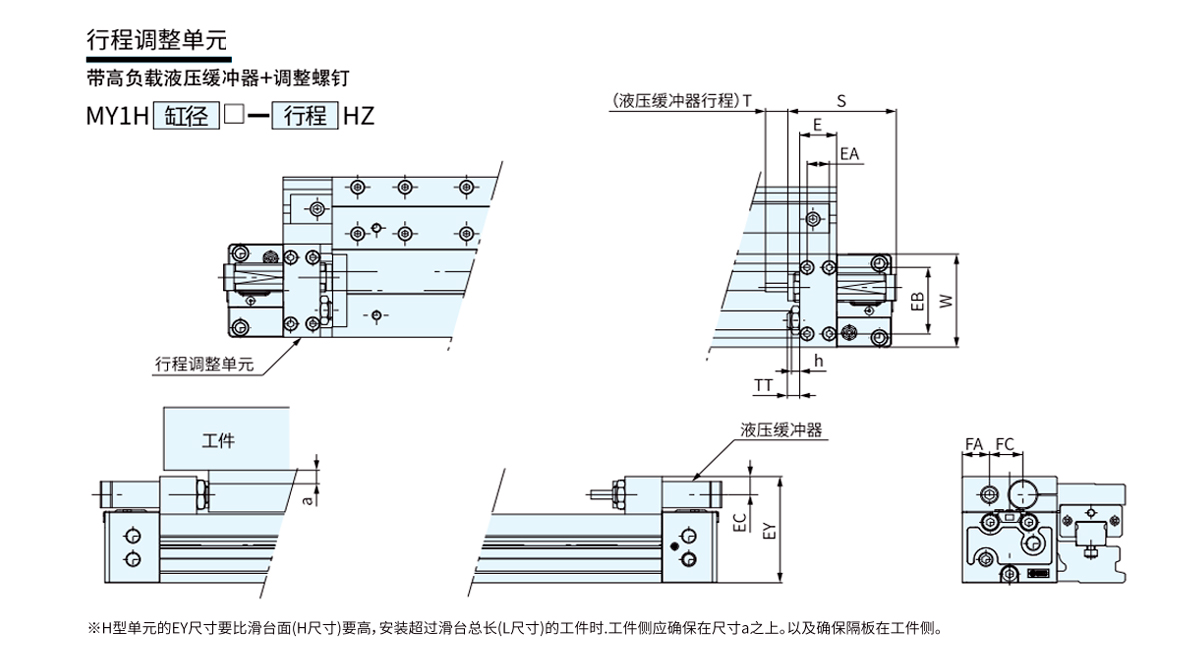

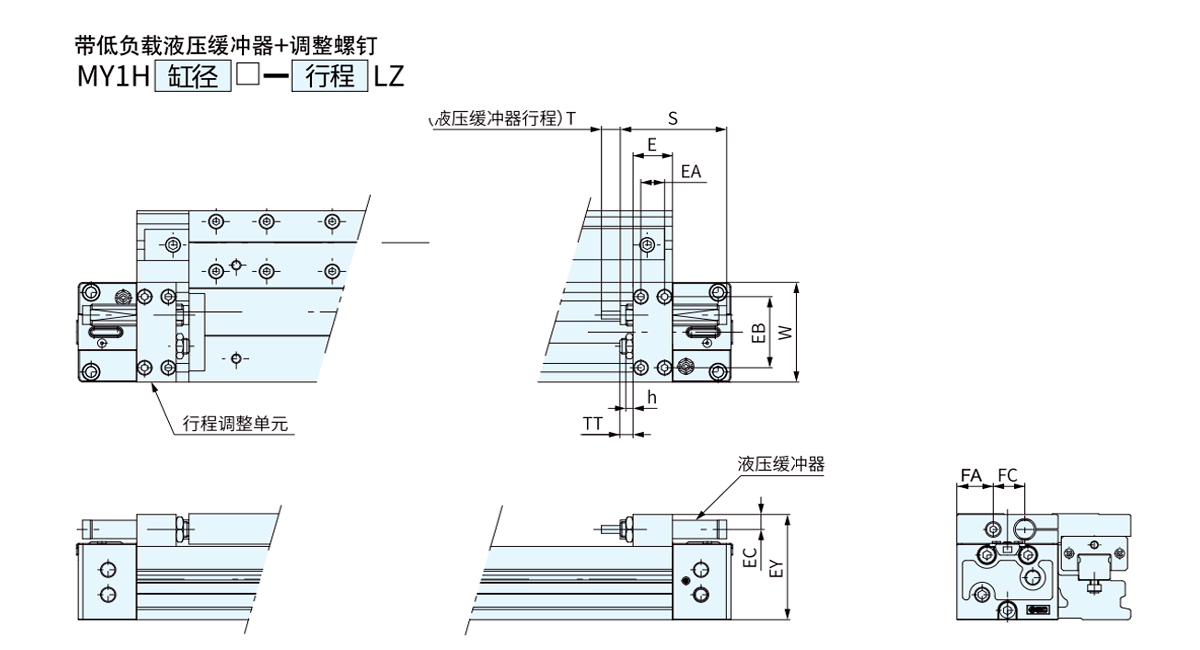

    Vhodné pre valce E EA EB EC EY F FA FC h S T TT W Model hydraulického nárazníka
    MY1H25 18 9 40 7.5 53.5 - 16 21 3.5 46.7 7 5 (MAX. 16,5) 53 RB1007
    MY1H32 25 14 45.6 9.5 67.5 - 23 20 4.5 67.3 12 8 (MAX. 20) 64 RB1412
    MY1H40 31 19 55 11 82 - 24.5 26 4.5 67.3 12 9 (MAX. 25) 75 RB1412

    Vhodné pre valce E EA EB EC EY F FA FC h S T TT W Model hydraulického nárazníka a
    MY1H25 18 9 40 9 57 - 18 17.5 4.5 67.3 12 5 (MAX. 16,5) 53 RB1412 3.5
    MY1H32 25 14 45.6 12.4 73 - 18.5 22.5 5.5 73.2 15 8 (MAX. 20) 64 RB2015 5.5
    MY1H40 31 19 55 12.4 86 - 26.5 22 5.5 73.2 15 9 (MAX. 25) 75 RB2015 2.5

    Potrubie používané v centrálnych potrubných systémoch namontovaných na dne
    Model A B C G GB H J K L LD LL LW M MM N NC NE NF NH NW P PA PB PC
    MY1H25 110 9 5.5 16 24.5 54 M6*1 9.5 114 5.6 53 90 9 M5*0,8 30 18 40.2 40.5 39 53 Rc1/8 60 50 14.5
    MY1H32 140 11 6.6 19 28.5 68 M8*1,25 16 140 6.8 70 110 13 M6*1 37 22 50.2 50 49 64 Rc1/8 80 60 15
    MY1H40 170 14 8.5 23 35 84 M10*1,5 15 170 8.6 85 121 13 M6*1 45 26.5 62.7 62 61.5 75 Rc1/4 100 80 20.5

    Potrubie používané v centrálnych potrubných systémoch namontovaných na dne
    Model PD PE PF PG PP Q QW RR TT TTT VV WW WWW XXX YH Z ZZ
    MY1H25 32 13 5.5 7 12 206 42 15 14.5 20.5 23.3 11 15.5 15.5 37.5 220 Rc1/16
    MY1H32 42 13 6.5 8 16 264 51 16 16 16 28.5 12 12 20 47 280 Rc1/16
    MY1H40 37.5 23 8 9 18.5 322 59 23.5 20 20 35 14 14 23.5 59.5 340 Rc1/8

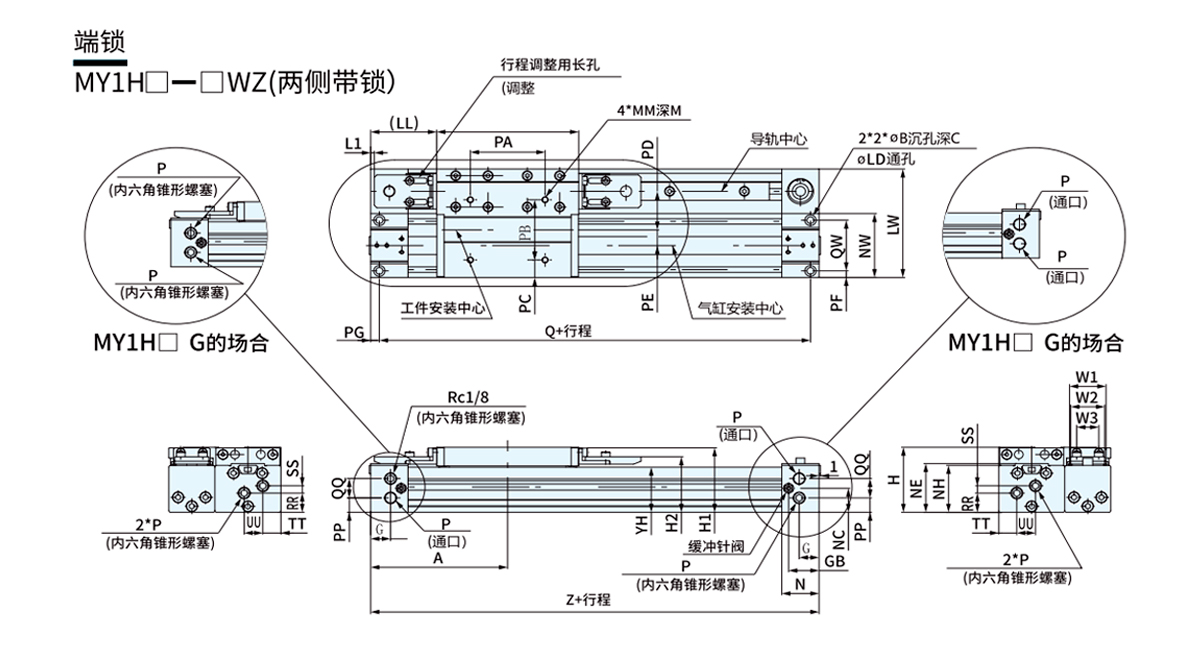

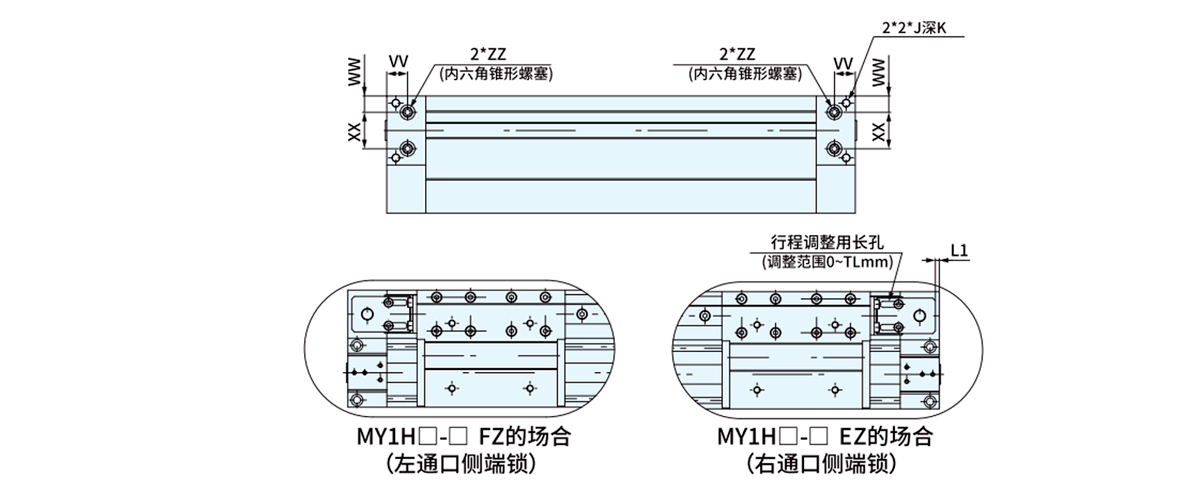

    Koncový blokovací mechanizmus (štandardné potrubie / spoločné centralizované potrubie)
    Model H1 H2 L1 TL W1 W2 W3
    MY1H25 53.5 46 3 11.5 29.3 27.3 17.7
    MY1H32 67 56 6.5 12 29.3 27.3 17.7
    MY1H40 83 68.5 10.5 16 38 35 24.4

    Štandardné potrubie/centralizované potrubie spoločné
    Model WX Y d D R Vhodné pre O-krúžky
    MY1H25 28 9 6 11.4 1.1 C9
    MY1H32 32 11 6 11.4 1.1
    MY1H40 36 14 8 13.4 1.1 C11.2
    Tabuľka veľkostí otvorov potrubia pre sústredené potrubie na spodnej ploche (použite tieto veľkosti pre povrchy na spracovanie a inštaláciu)

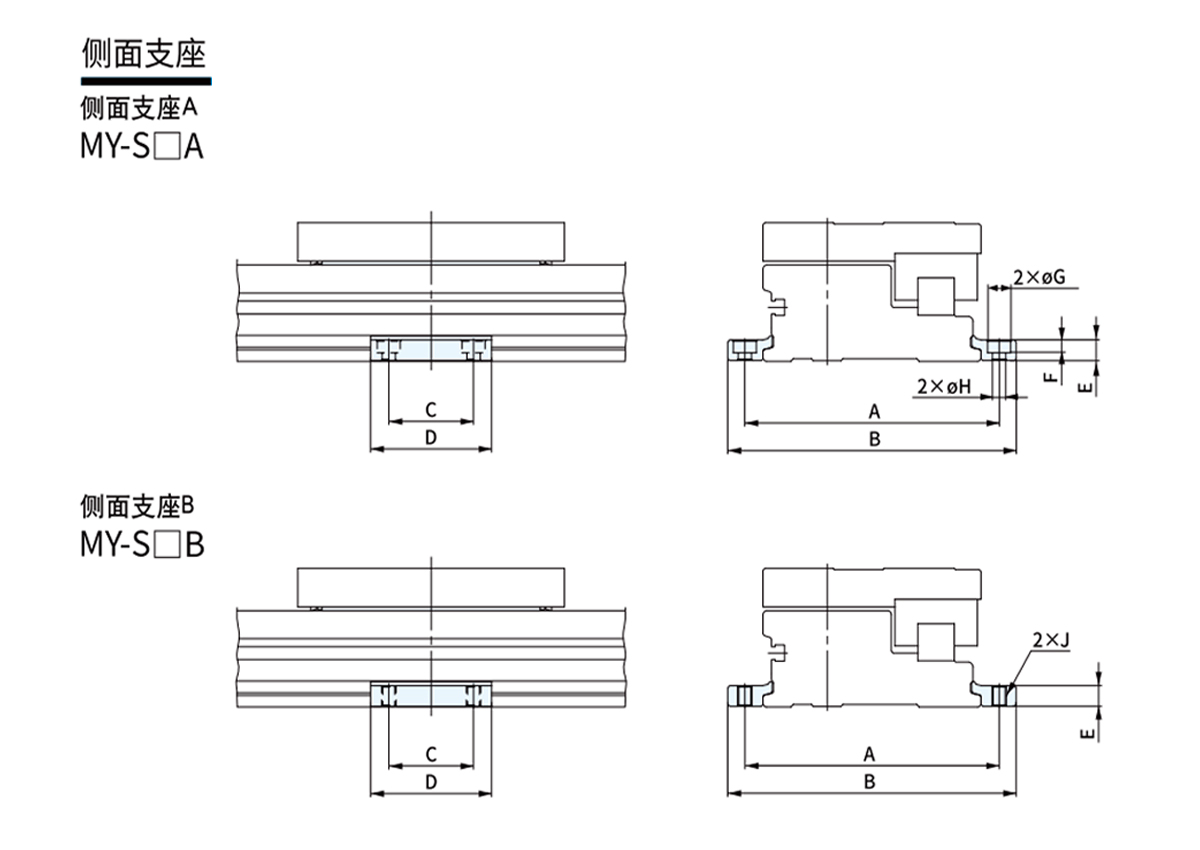

    Model Vhodné pre valce A B C D E F G H J
    MY1H25 A MY1H25 105 119 35 50 8 5 9.5 5.5 M6!1
    B
    MY1H32 A MY1H32 130 148 45 64 11.7 6 11 6.6 M8!1,25
    B
    MY1H40 A MY1H40 145 167 55 80 14.8 8.5 14 9 M10
    B
