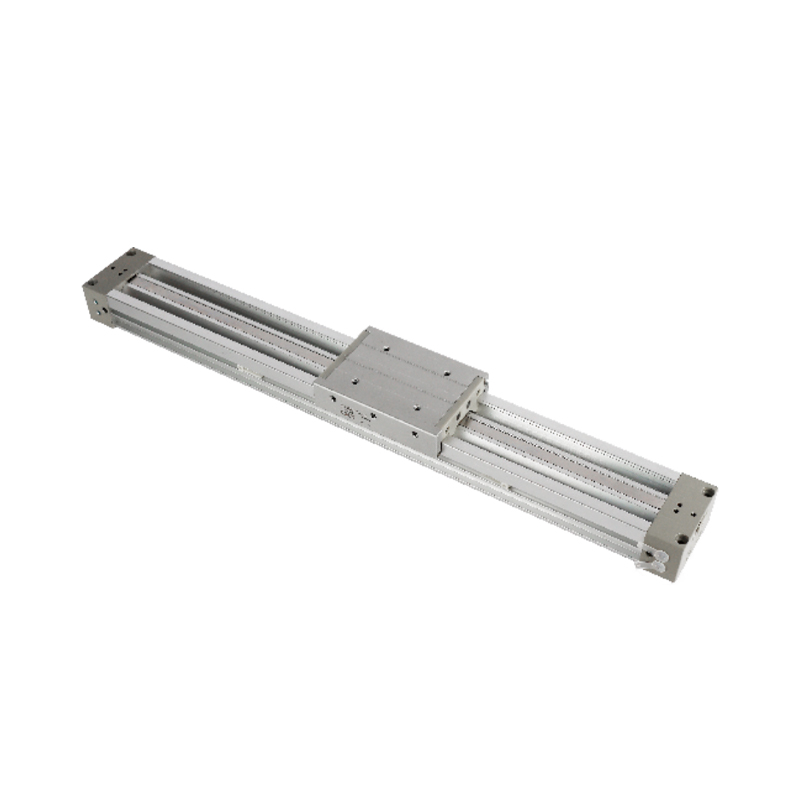

Typ s klzným ložiskom s mechanicky spojeným bezpístnicovým valcom radu MY1M
  • Typ s klzným ložiskom s mechanicky spojeným bezpístnicovým valcom radu MY1M
Valec bez tyče

Typ s klzným ložiskom s mechanicky spojeným bezpístnicovým valcom radu MY1M

Typ vodiacej lišty s mechanicky spojeným valcom bez tyče a klzného ložiska radu MY1M využíva integrovanú štruktúru mechanicky spojeného valca bez tyče a vodiacej koľajnice klzného ložiska, čo zjednodušuje mechanickú konfiguráciu systému lineárneho pohybu priamou integráciou dráhy prenosu zaťaženia a vodiaceho mechanizmu. Jeho kompaktný dizajn je vhodný najmä pre scenáre s jednoduchým lineárnym pohonom, kde je potrebné obrobky priamo namontovať na posúvač, a má tiež štrukturálnu prispôsobivosť na zvládnutie širokého spektra manipulačných úloh.

Prehľad základných funkcií
■ Konštrukcia integrovanej vodiacej lišty
Telo valca a vodiaca koľajnica klzného ložiska tvoria fyzickú fúznu jednotku, čím sa eliminuje montážne spojenie tradičného valca a nezávislej vodiacej koľajnice. Táto štrukturálna fúzia výrazne znižuje zložitosť systému a robí usporiadanie zariadení kompaktnejším, obzvlášť vhodné pre automatizačné jednotky s obmedzeným priestorom.

■ Charakteristika vedenia s nízkym trením
Vodiaca lišta s klzným ložiskom poskytuje stabilné lineárne vedenie s nízkym odporom, vyrovnáva nosnosť a plynulosť chodu vďaka optimalizovanému dizajnu trecích párov. Táto vodiaca forma môže účinne potlačiť vibračný drift za normálnych pracovných podmienok a zabezpečiť geometrickú konzistenciu trajektórie pohybu nákladu.

■ Možnosť priamej montáže obrobku
Pohyblivý stôl je špeciálne zosilnený, aby umožnil používateľom priamo upevniť malé a stredne veľké obrobky alebo prípravky. To eliminuje prechodné komponenty, ako sú sekundárne montážne dosky, skracuje reťaz prenosu sily a zlepšuje tuhosť systému a rýchlosť odozvy polohovania.

■ Veľká adaptabilita zdvihu
Mechanicky spriahnutá prevodovka preráža fyzikálne obmedzenia piestnej tyče a má schopnosť expandovať do dlhšieho lineárneho zdvihu pri zachovaní veľkosti tela valca. Konštrukčné charakteristiky celorozsahovej podpory vodiacej koľajnice zaisťujú stabilitu pohybu nákladu vo väčšom rozsahu zdvihu.

■ Optimalizácia scenára spracovania
Vysoká tuhosť a prispôsobivosť zaťaženia, ktoré prináša integrovaná vodiaca koľajnica, ho robia vynikajúcim v scenároch nepretržitej manipulácie, ako je prenos materiálu a presun komponentov. Systém je možné nakonfigurovať tak, aby fungoval horizontálne alebo vertikálne, aby vyhovoval potrebám presunu materiálu medzi stanicami a modulmi.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Typ s mechanickým kĺbom beztyčnicového valcového lineárneho vedenia (1 os)/typu lineárneho vedenia (2 osi) radu MY2H/HT
ĎALŠÍ:Mechanicky spojený valec bez tyče radu MY1H (typ s lineárnym vedením)
  • Špecifikácie
    Priemer valca (mm) 16 20 25 32 40 50 63
    Použitá kvapalina Vzduch
    Prevádzkový režim Dvojčinné
    Rozsah prevádzkového tlaku 0,2 až 0,8 MPa 0,15 ~ 0,8 MPa
    Tlaková skúška tlak 1,2 MPa
    Teplota okolia a teplota kvapaliny 5 ~ 60 ℃
    Ukladanie do vyrovnávacej pamäte Vzduch cushioning
    Mazanie Žiadny olej
    Tolerancia dĺžky zdvihu Pod 1000 1,8,1001~3000 2,8 Pod 2700 1,8, 2701-5000 2,8
    Priemer potrubia Predné a bočné otvory M5 × 0,8 1/8 14 3/8
    Spodný otvor Ø4 Ø6 08 010

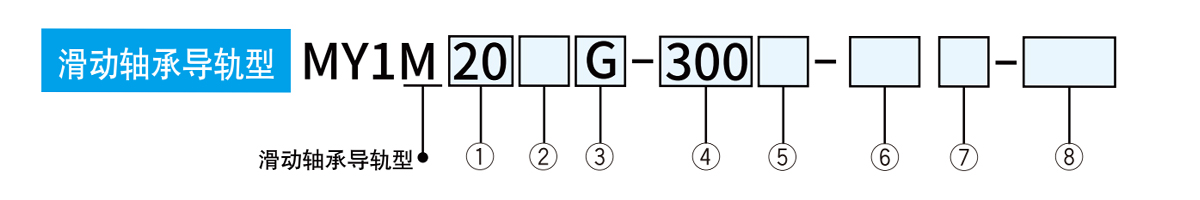

  • ① Priemer valca ② Typy priechodných závitov ③Konfigurácia potrubia ④ Zdvih valca (mm)
    16 16 mm Marka Typy Priemer valca Neoznačené Štandardný typ Priemer valca Štandardný itinerár* Dlhé cestovanie Maximálny zdvih (mm)
    20 20 mm Neoznačené M závit 016, 020 G Centralizovaný typ potrubia
    25 25 mm Rc 025, 032, 040, 050, 063 16 100, 200, 300, 400, 500, 600, 700, 800, 900, 1000, 1200, 1400, 1600, 1800, 2000
    ※ Možno vyrobiť v krokoch po 1 mm.     		Prekročenie štandardného zdvihu
    Zdvih 2001 až 3000 mm (1 mm prírastky)     		3000
    32 32 mm TN NPT
    40 40 mm
    50 50 mm TF G 20, 25, 32
    40, 50, 63     		Prekročenie štandardného zdvihu
    Zdvih 2001 až 5000 mm (1 mm prírastky)     		5000
    63 63 mm Príklad konfigurácie
    *Dlhé zdvihy je možné nakonfigurovať rovnakým spôsobom ako štandardné zdvihy. MY1M20-3000L-M9BW
    *Upozorňujeme však, že kapacita vzduchového odpruženia je znížená pri zdvihoch 49 mm alebo menej a nie je možné nainštalovať viacero magnetických spínačov.

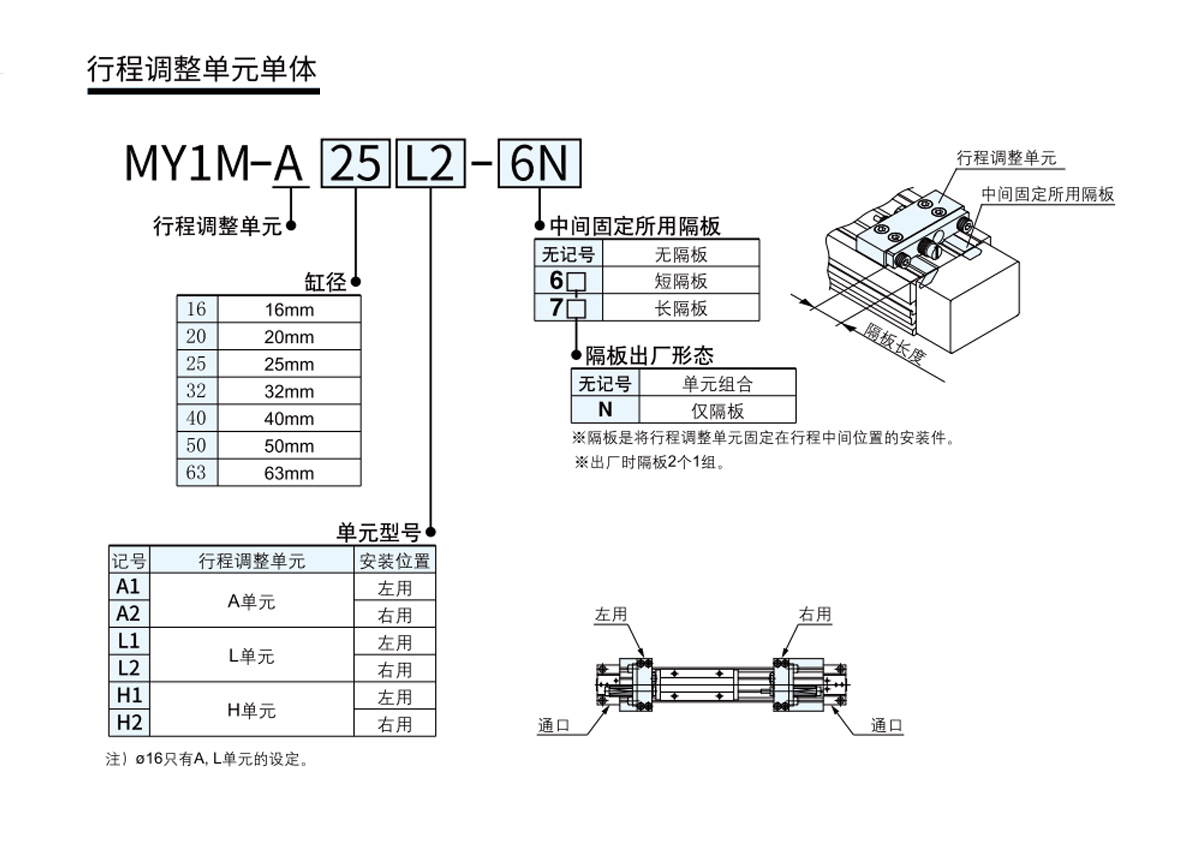

    ⑤ Symbol jednotky nastavenia dráhy ⑥ Model magnetického spínača ⑦ Počet magnetických spínačov ⑧ Prispôsobené produkty so spoločnými špecifikáciami
    Neoznačené Nemagnetický spínač (vstavaný magnetický krúžok) Neoznačené 2 Indikátor Špecifikácie, obsah
    S 1 -XB10 Stredný zdvih (použité špeciálne telo valca)
    Pre rôzne magnetické spínače sú vhodné rôzne priemery valcov.
    Pred výberom potvrďte v tabuľke nižšie.     		-XB11 Typ s dlhým zdvihom
    n n -XB20 Jednotka nastavenia dráhy s nastavovacou skrutkou
    -XB22 Vybavené hydraulickými tlmičmi mäkkého typu RJ

    Rozsah úprav itinerára
    Priemer valca 16 20 25 32 40 50 63
    Symbol jednotky A L A    L H A    L H A    L   H A    L   H A    L   H A L H
    Žiadny oddiel 0~-5,6 0~-6 0~-11,5 0~-12 0~-16 0~-20 0~-25
    S krátkou prepážkou -5,6~-11,2 -6~-12 -11,5~-23 -12~-24 -16~-32 -20~-40 -25~-50
    S dlhou prepážkou -11,2~-16,8 -12~-18 -23~-34,5 -24~-36 -32~-48 -40~-60 -50~-75

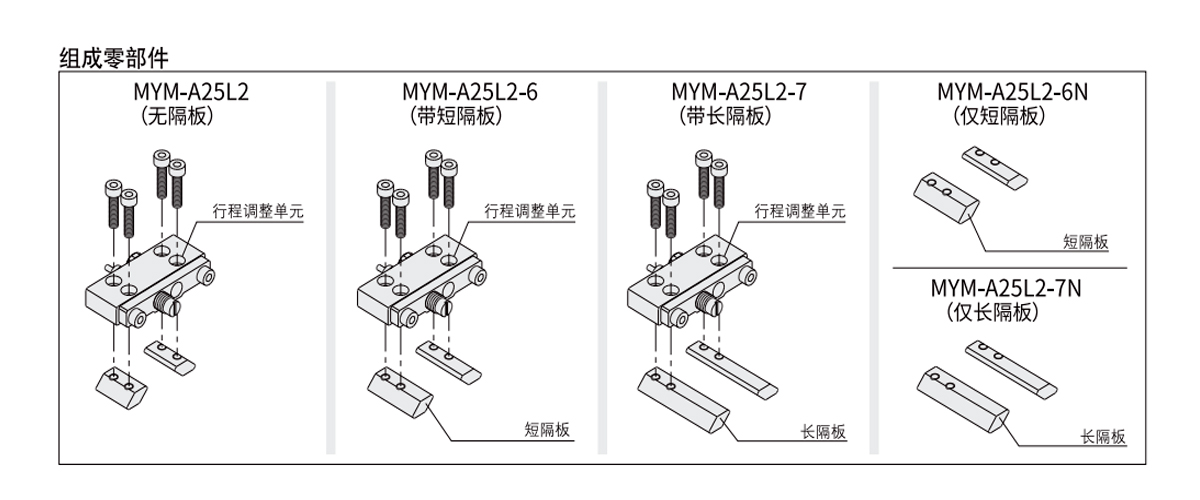

    Dĺžka priečky
    Priemer valca 16 20 25 32 40 50 63
    Krátky oddiel 5.6 6 11.5 12 16 20 25
    Dlhý oddiel 11.2 12 23 24 32 40 50

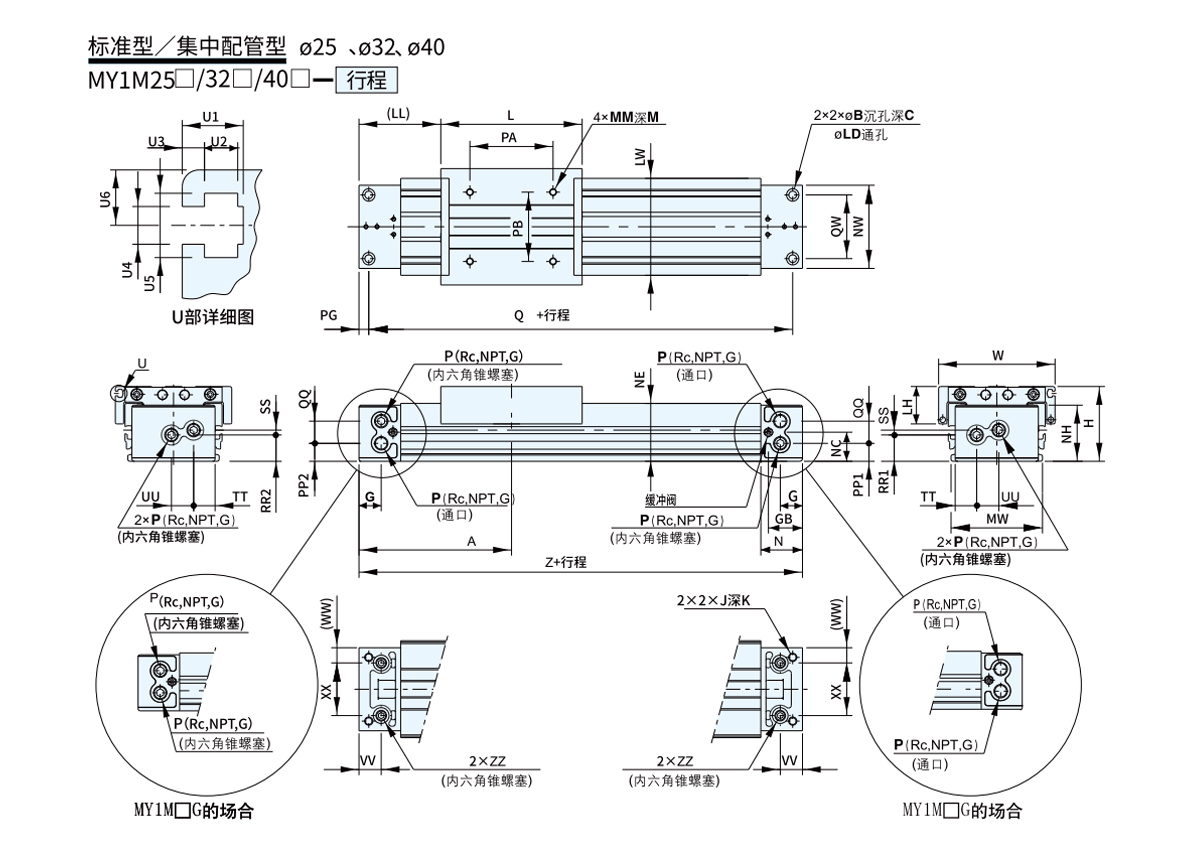

  • Model A B C G GB H J K L LD LH LL LW M MM MW N NC NE NH NW P PA
    MY1M25 110 9 5.5 17 24.5 54 M6×1 9.5 102 5.6 27 59 70 10 M5 × 0,8 66 30 21 41.8 40.5 60 1/8 60
    MY1M32 140 11 6.5 19 30 68 M8 × 1,25 16 132 6.8 35 74 88 13 M6×1 80 37 26 52.3 50 74 1/8 80
    MY1M40 170 14 8.5 23 36.5 84 M10 × 1,5 15 162 8.6 38 89 104 13 M6×1 96 45 32 65.3 63.5 94 1/4 100

    Model PB PG PP1 PP2 Q QQ QW RR1 RR2 SS TT UU VV W ww XX Z ZZ
    MY1M25 50 7 12.7 12.7 206 5.5 46 18.9 17.9 4.1 15.5 16 16 84 11 38 220 Rc1/16
    MY1M32 60 8 15.5 18.5 264 16 60 22 24 4 21 16 19 102 13 48 280 Rc1/16
    MY¹M40 80 9 17.5 20 322 26 72 25.5 29 9 26 21 23 118 20 54 340 Rc1/8

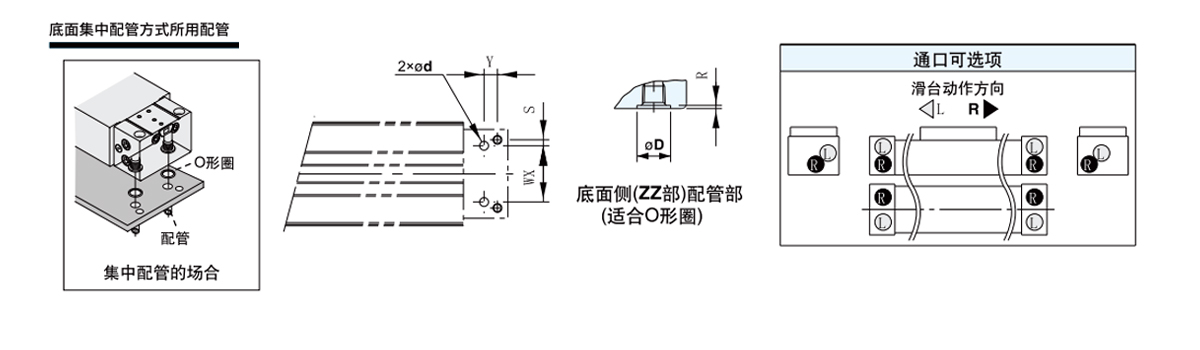

    Podrobný nákres časti v tvare U Tabuľka veľkostí       *P je prívod vzduchu do valca
    Model U1 U2 U3 U4 U5 U6
    MY1M25□ 5.5 3 2 3.4 5.8 5
    MY1M32□ 5.5 3 2 3.4 5.8 7
    MY1M40□ 6.5 3.8 2 4.5 7.3 8

    Model WX Y d D R Použiteľný O-krúžok
    MY1M25□ 38 9 4 11.4 1.1 C9
    MY1M32□ 48 11 6 11.4 1.1
    MY1M40□ 54 14 9 13.4 1.1 C11.2

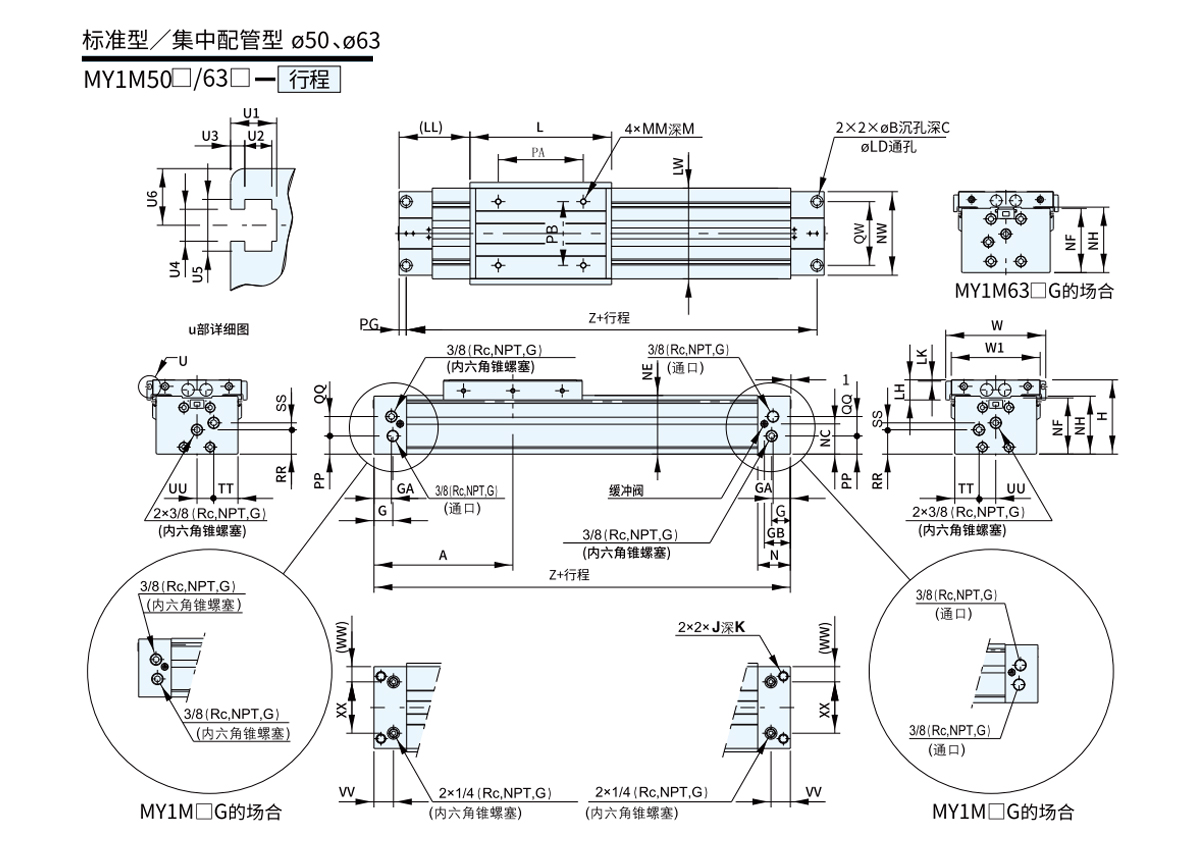

    Model A B C G GA GB H J K L LD Lh LK LL LW M MM N NC NE NF NH NW PA
    MY1M50 200 17 10.5 27 25 37.5 107 M14×2 28 200 11 29 2 100 128 15 M8 × 1,25 47 43.5 84.5 81 83.5 118 120
    MY1M63 230 19 12.5 29.5 27.5 39.5 130 M16×2 32 230 13.5 32.5 5.5 115 152 16 M10 × 1,5 50 56 104 103 105 142 140

    Model PB PG PP Q QQ QW RR SS TT UU VV W W1 WW XX Z
    MY1M50 90 10 26 380 28 90 35 10 35 24 28 144 128 22 74 400
    MY1M63 110 12 42 436 30 110 49 13 43 28 30 168 152 25 92 460

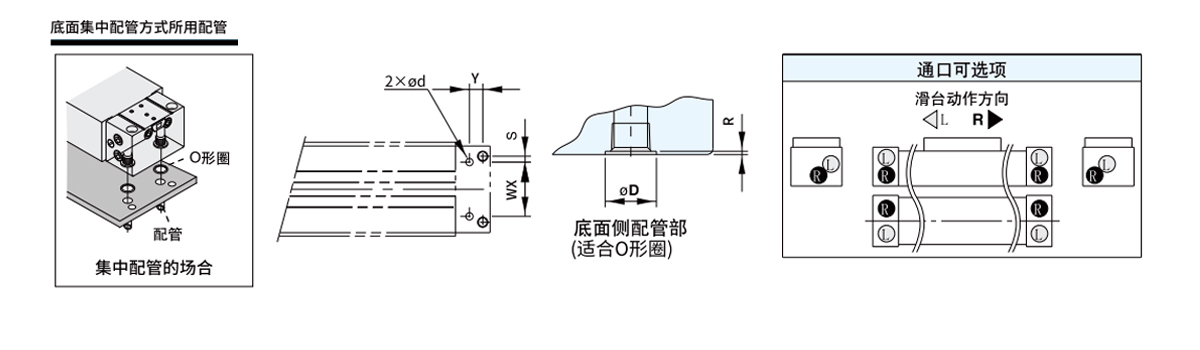

    Tabuľka podrobných rozmerov dielov v tvare U
    Model U1 U2 U3 U4 U5 U6
    MY1M50L 6.5 3.8 2 4.5 7.3 8
    MY1M63 8.5 5 2.5 5.5 8.4 8

    Model WX Y S d D R Použiteľný O-krúžok
    MY1M50 74 18 8 10 17.5 1.1 C15
    MY1M63 92 18 9 10 17.5 1.1

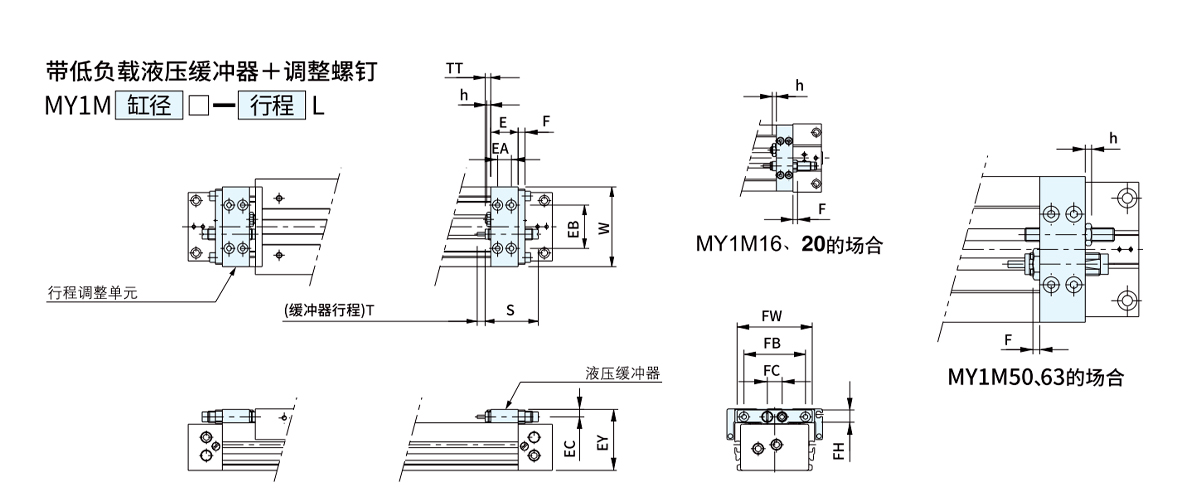

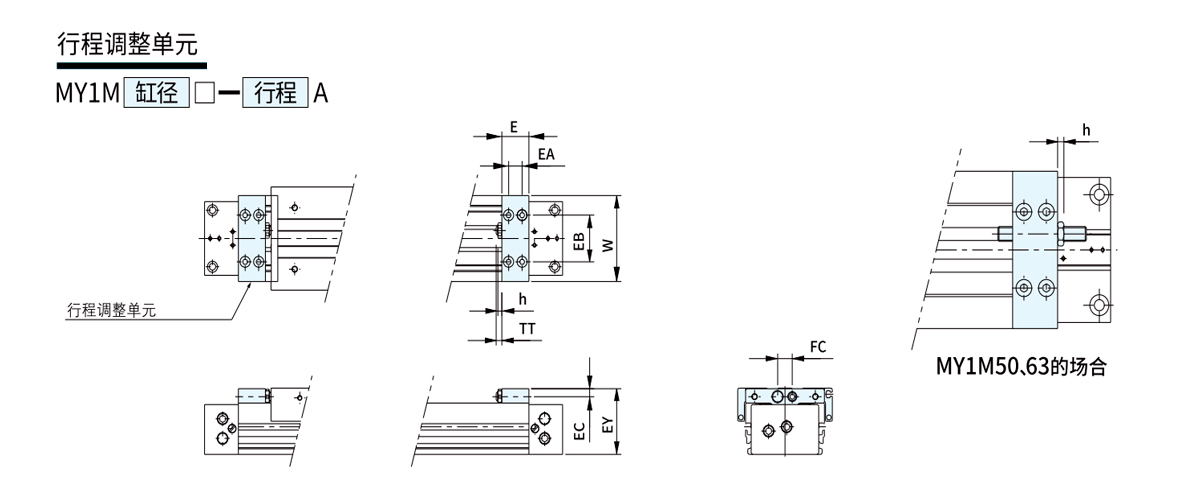

    Vhodné pre valce E EA EB EC EY FC h TT W
    MY1M16 14.6 7 30 5.8 39.5 14 3.6 5,4 (MAX11) 58
    MY1M20 20 10 32 5.8 45.5 14 3.6 5 (MAX. 11) 58
    MY1M25 24 12 38 6.5 53.5 13 3.5 5 (MAX. 16,5) 70
    MY1M32 29 14 50 8.5 67 17 4.5 8 (MAX. 20) 88
    MY1M40 35 17 57 10 83 17 4.5 9 (MAX. 25) 104
    MY1M50 40 20 66 14 106 26 5.5 13 (MAX33) 128
    MY1M63 52 26 77 14 129 31 5.5 13 (MAX38) 152

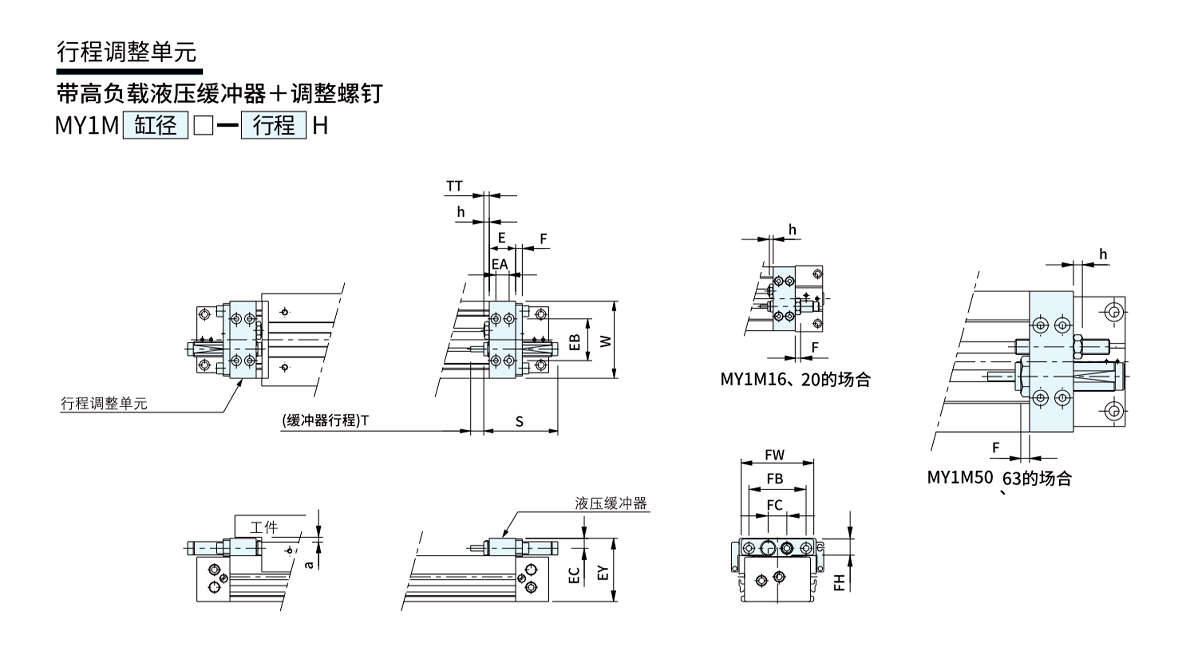

    Vhodné pre valce E EA EB EC EY F FB FC FH FW h S T TT W Model hydraulického nárazníka
    MY1M16 14.6 7 30 5.8 39.5 4 —— 14 —— —— 3.6 40.8 6 5,4 (MAX11) 58 RB0806
    MY1M20 20 10 32 5.8 45.5 4 —— 14 —— —— 3.6 40.8 6 5 (MAX. 11) 58 RB0806
    MY1M25 24 12 38 6.5 53.5 6 54 13 13 66 3.5 46.7 7 5 (MAX. 16,5) 70 RB1007
    MY1M32 29 14 50 8.5 67 6 67 17 16 80 4.5 67.3 12 8 (MAX. 20) 88 RB1412
    MY1M40 35 17 57 10 83 6 78 17 17.5 91 4.5 67.3 12 9 (MAX. 25) 104 RB1412
    MY1M50 40 20 66 14 106 6 —— 26 —— —— 5.5 73.2 15 13 (MAX33) 128 RB2015
    MY1M63 52 26 77 14 129 6 31 —— 5.5 73.2 15 13 (MAX38) 152 RB2015

    Vhodné pre valce E EA EB EC EY F FB FC FH FW h S T TT W Model hydraulického nárazníka a
    MY1M20 20 10 32 7.7 50 5 14 3.5 46.7 7 5 (MAX. 11) 58 RB1007 5
    MY1M25 24 12 38 9 57.5 6 52 17 16 66 4.5 67.3 12 5 (MAX. 16,5) 70 RB1412 4.5
    MY1M32 29 14 50 11.5 73 8 67 22 22 82 5.5 73.2 15 8 (MAX. 20) 88 RB2015 6
    MY1M40 35 17 57 12 87 8 78 22 22 95 5.5 73.2 15 9 (MAX. 25) 104 RB2015 4
    MY1M50 40 20 66 18.5 115 8 30 11 99 25 13 (MAX33) 128 RB2725 9
    MY1M63 52 26 77 19 138.5 35 11 99 25 13 (MAX38) 152 RB2725 9.5
    ※ Keď je veľkosť EY jednotky H vyššia ako výška posuvného stola (veľkosť H) a dĺžka obrobku, ktorý sa má nainštalovať, presahuje celkovú dĺžku posuvného stola (veľkosť L), uistite sa, že je obrobok umiestnený nad veľkosťou a.

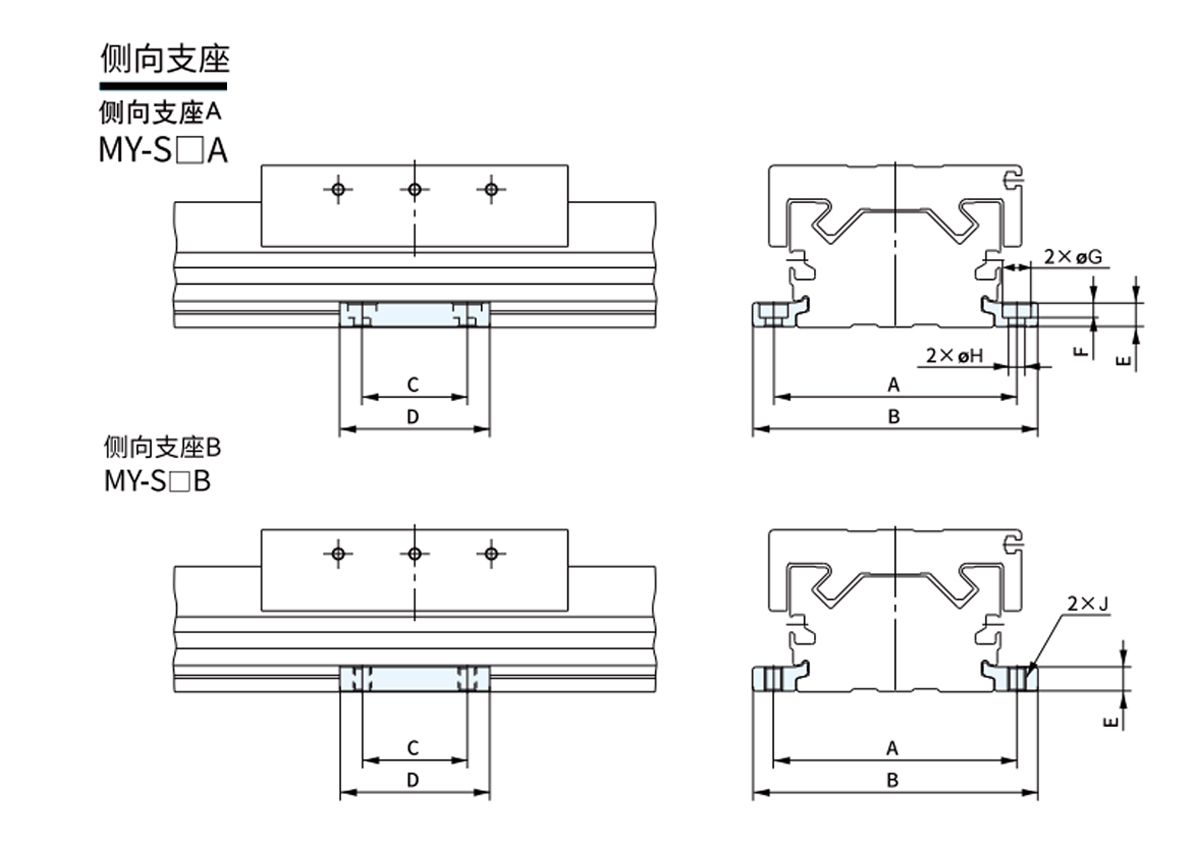

    Model Vhodné pre valce A B C D E F G H J
    MY-S16B MY1M16 61 71.6 15 26 4.9 3 6.5 3.4 M4 × 0,7
    MY-S20 MY1M20 67 79.6 25 38 6.4 4 8 4.5 M5 × 0,8
    MY-S25 MY1M25 81 95 35 50 8 5 9.5 5.5 M6×1
    MY-S32β MY1M32 100 118 45 64 11.7 6 11 6.6 M8 × 1,25
    MY-S40β MY1M40 120 142 55 80 14.8 8.5 14 9 M10 × 1,5
    MY1M50 142 164
    MY-S63 B MY1M63 172 202 70 100 18.3 10.5 17.5 11.5 M12 × 1,75
    ※ S každou jednotkou sa dodáva jedna sada bočných ložísk.
