Typ s mechanickým kĺbom beztyčnicového valcového lineárneho vedenia (1 os)/typu lineárneho vedenia (2 osi) radu MY2H/HT Dodávatelia

Domov / Produkty / Vzduchový valec / Valec bez tyče / Typ s mechanickým kĺbom beztyčnicového valcového lineárneho vedenia (1 os)/typu lineárneho vedenia (2 osi) radu MY2H/HT

Typ s mechanickým kĺbom beztyčnicového valcového lineárneho vedenia (1 os)/typu lineárneho vedenia (2 osi) radu MY2H/HT Typ s mechanickým kĺbom beztyčnicového valcového lineárneho vedenia (1 os)/typu lineárneho vedenia (2 osi) radu MY2H/HT
  • Typ s mechanickým kĺbom beztyčnicového valcového lineárneho vedenia (1 os)/typu lineárneho vedenia (2 osi) radu MY2H/HT
  • Typ s mechanickým kĺbom beztyčnicového valcového lineárneho vedenia (1 os)/typu lineárneho vedenia (2 osi) radu MY2H/HT
Valec bez tyče

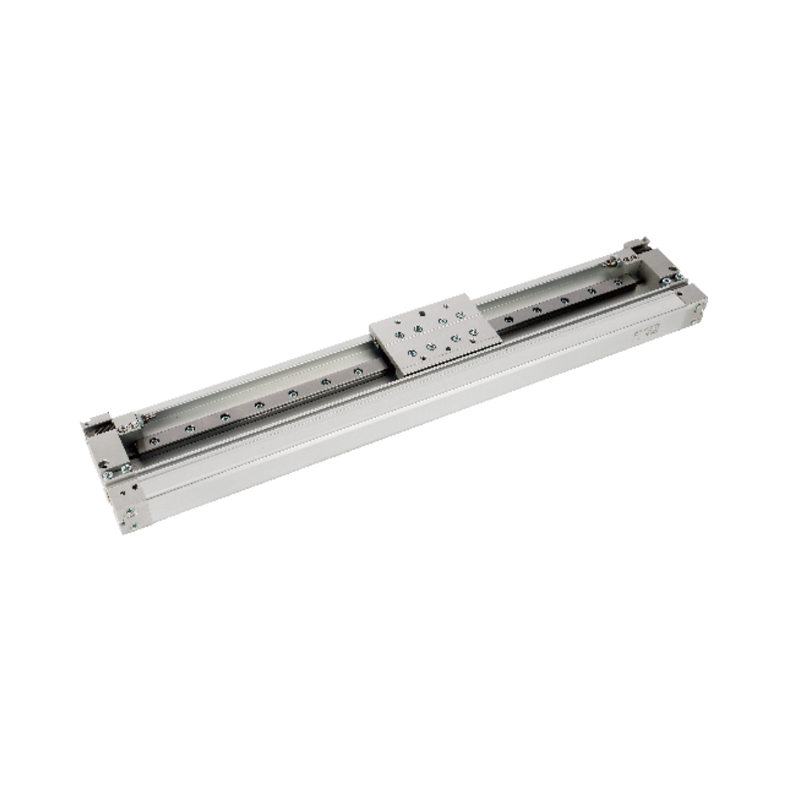

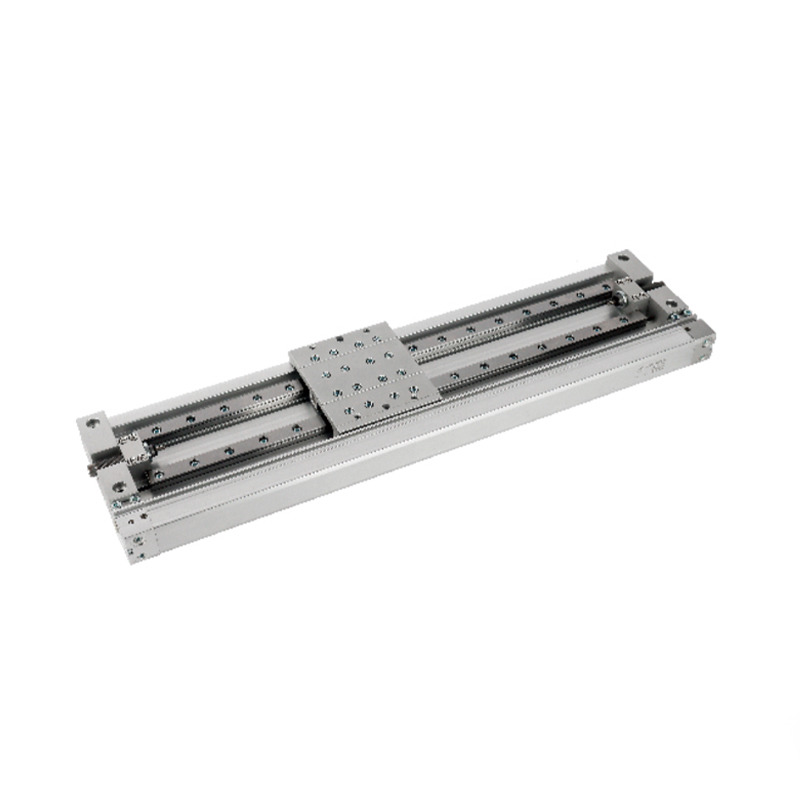

Typ s mechanickým kĺbom beztyčnicového valcového lineárneho vedenia (1 os)/typu lineárneho vedenia (2 osi) radu MY2H/HT

Typ s lineárnym vedením bez valca (1 os)/typ s lineárnym vedením (2 osi) s mechanickým kĺbom radu MY2H/HT je integrovaný komponent pohybu navrhnutý pre pracovné podmienky s obmedzeným priestorom. Realizuje bezpístnicové spojenie medzi posúvačom a telom valca prostredníctvom technológie mechanického spojenia a optimalizuje výkon vedenia záťaže v kombinácii s lineárnou vodiacou štruktúrou, ktorá je vhodná pre scenáre presného prenosu a vysokej tuhosti.

Hlavné vlastnosti sú opísané nasledovne:

1. Diferencovaný dizajn konštrukcie vodiacej koľajnice

• Typ MY2H (jednoosové vedenie): Vybavené vysoko presným lineárnym vodiacim systémom na elimináciu radiálnej vôle počas pohybu a zabezpečenie vysokej opakovateľnosti polohovania pri prenášaní ľahkých obrobkov.

• Typ HT (dvojosové vedenie): Prijíma paralelnú štruktúru s dvojitým vedením na vytvorenie stabilnej nosnej plochy zväčšením rozpätia, účinným potlačením krútiaceho momentu pri zaťažení a zvýšením tuhosti.

2. Dynamický plávajúci kompenzačný mechanizmus
Dvojitá vodiaca konštrukcia má zabudovaný dynamický centrovací mechanizmus, ktorý dokáže adaptívne absorbovať mierne nerovnosti inštalačného povrchu, zabrániť abnormálnemu opotrebovaniu spôsobenému nerovnomernou silou na vodiacej lište a predĺžiť životnosť.

3. Odstupňovaná adaptácia charakteristiky zaťaženia
• Presná prevádzka ľahkých obrobkov: Jednoosový model je vhodný pre mikro-silové operácie vyberania a umiestňovania v elektronických montážnych a testovacích zariadeniach vďaka svojim vlastnostiam vodiacich koľajníc s nízkym trením.
• Stabilita pri vysokom zaťažení: Dvojosový model rozptyľuje záťažovú záťaž, aby splnil požiadavky na tuhú dopravu ťažko zaťažených predmetov, ako sú kovové obrobky a prípravky s viacerými stanicami.

4. Vylepšená schopnosť proti vychýleniu
Topológia dvojosovej vodiacej koľajnice výrazne zlepšuje schopnosť odolávať momentu prevrátenia na konci, najmä prekonáva riziko prevrátenia posúvača pri aplikáciách s dlhým zdvihom a zaisťuje presnosť trajektórie prenosu veľkých obrobkov.

E-mail: manager@cktworld.com
Stiahnuť
PREDCHÁDZAJÚCI:Beztyčnicový valec s mechanickým kĺbom radu MY3A/3B Základný typ: krátky typ (vankúš)/základný typ: štandardný typ (vzduchový vankúš)
ĎALŠÍ:Typ s klzným ložiskom s mechanicky spojeným bezpístnicovým valcom radu MY1M

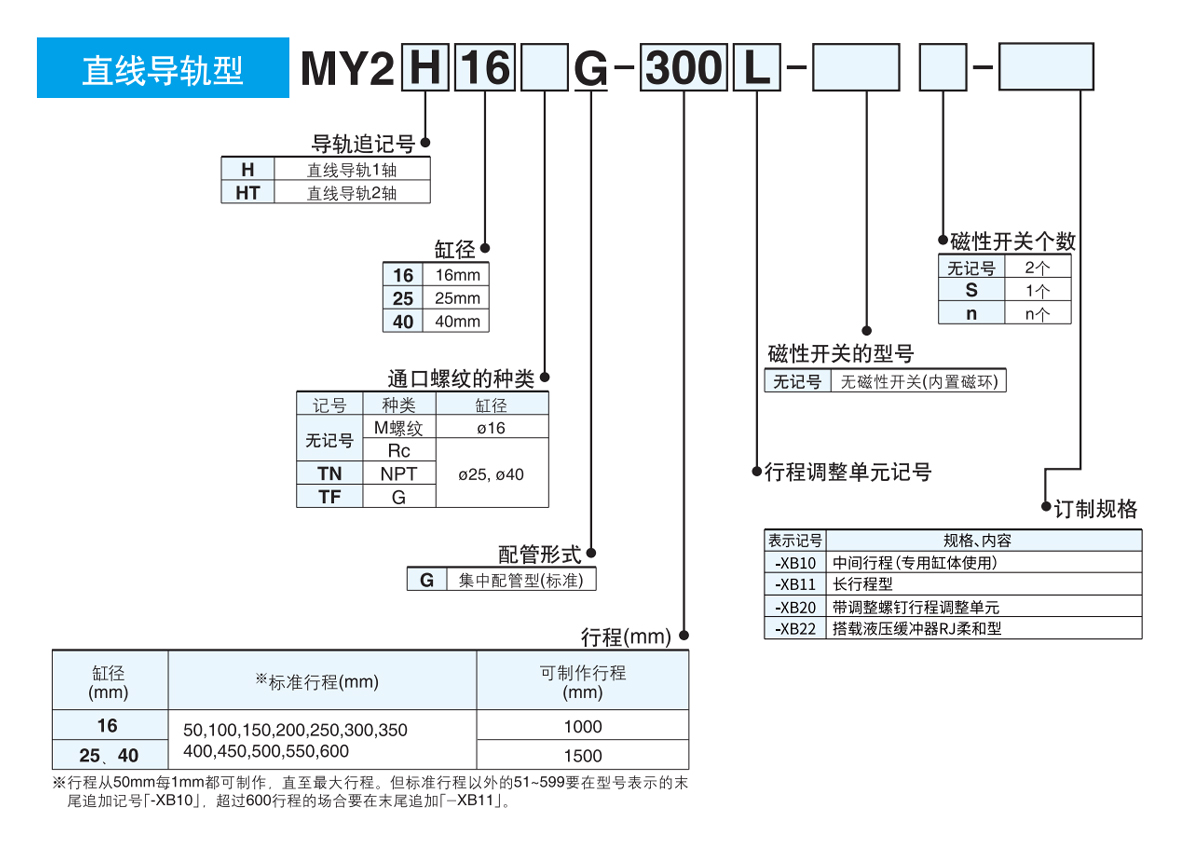

  • Priemer valca (mm) 16 25 40
    Použitá kvapalina Vzduch
    Prevádzkový režim Dvojčinné
    Rozsah tlaku 0,1 až 0,8 MPa
    Tlaková skúška tlak 1,2 MPa
    Teplota okolia a teplota kvapaliny 5 ~ 60 ℃
    Ukladanie do vyrovnávacej pamäte Vzduch cushion, hydraulic cushion
    Olejovanie Nedávajte (nedávajte olej)
    Tolerancia dĺžky zdvihu 1.80
    Tolerancia dĺžky zdvihu M5 × 0,8 Rc1/8 Rc1/4

  • Model A B C G GB H L J LA LB LD LE (LL) LW M MM N NC NE NH NT NV NW NX P
    MY2H16G 80 6.5 3.3 8.5 17 28 80 M3 × 0,5 70 50.4 3.4 4 40 83 7 M4 × 0,7 20 14 27 2 3.5 3.4 48.2 5.8 M5 × 0,8
    MY2H25G 105 9.5 5.4 10.7 19.5 37 110.8 M5 × 0,8 100 71.7 5.5 5 49.6 123 9 M5 × 0,8 25 21.3 35.5 3 5.3 5.5 71.8 8.5 1/8
    MY2H40G 165 14 32.5 15.5 31.5 58 180 M6×1 158 80.3 9 6 75 161 13 M6×1 4032.4 56.5 4 6.5 6.6 82.1 10.5 1/4
    P je prívod vzduchu do valca. ※ Skrutková zátka pre P na MY2H16G je vnútorná šesťhranná skrutková zátka.

    Model PA PB PC PD PE PF PG PH PP Q QQ QW R RR RW SS TT U UU VV X XX Y Z
    MY2H16G 40 40 7.2 2.8 3.7 3.5 4 5.1 5.3 152 16.4 40 5 5.3 40 9.7 12.5 4 3 10.5 6 12 5 160
    MY2H25G 60 60 8.2 6.6 2.7 5.5 9 7.5 8 198 20.4 60 5 8.5 50 14 19.3 5 4.4 15.3 7.5 14 5 210
    MY2H40G 100 70 5.5 8.5 5 17 9 9.5 16 312 25.5 57 8 11 53.5 21.5 35.4 6 2 29 9 23 8 330
    P je prívod vzduchu do valca. ※ Skrutková zátka pre P na MY2H16G je vnútorná šesťhranná skrutková zátka.

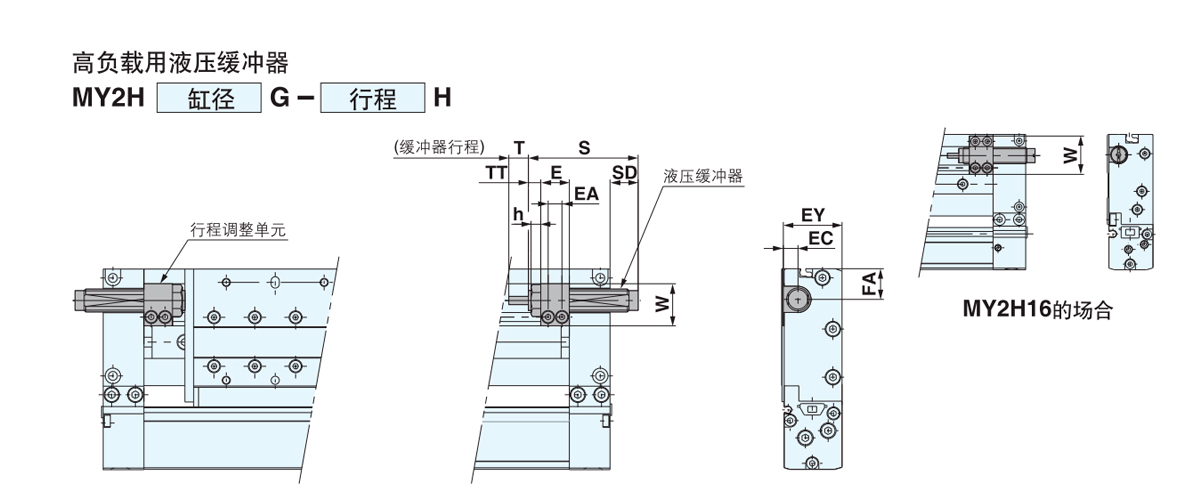

    Vhodné pre valce E EA EC EY FA h s T TT W Model hydraulického nárazníka
    MY2H16 14.4 7 6 27 12.5 4 40.8 6 5,6 (MAX. 11,2) 16.5 RB0806
    MY2H25 17.5 8.5 9 36 19.3 5 46.7 7 7,1 (MAX. 18,6) 25.8 RB1007
    MY2H40 25 13 13 57 17 6 67.3 12 10 (MAX. 26) 38 RB1412

    Vhodné pre valce E EA EC EY FA h S SD T TT W Model hydraulického nárazníka
    MY2H16 14.4 7 6 27 12.5 - 46.7 6.7 7 5,6 (MAX. 11,2) 23.5 RB1007
    MY2H25 17.5 8.5 9 36 19.3 6 67.3 17.7 12 7,1 (MAX. 18,6) 25.8 RB1412
    MY2H40 25 13 13 57 17 6 73.2 - 15 10 (MAX. 26) 38 RB2015

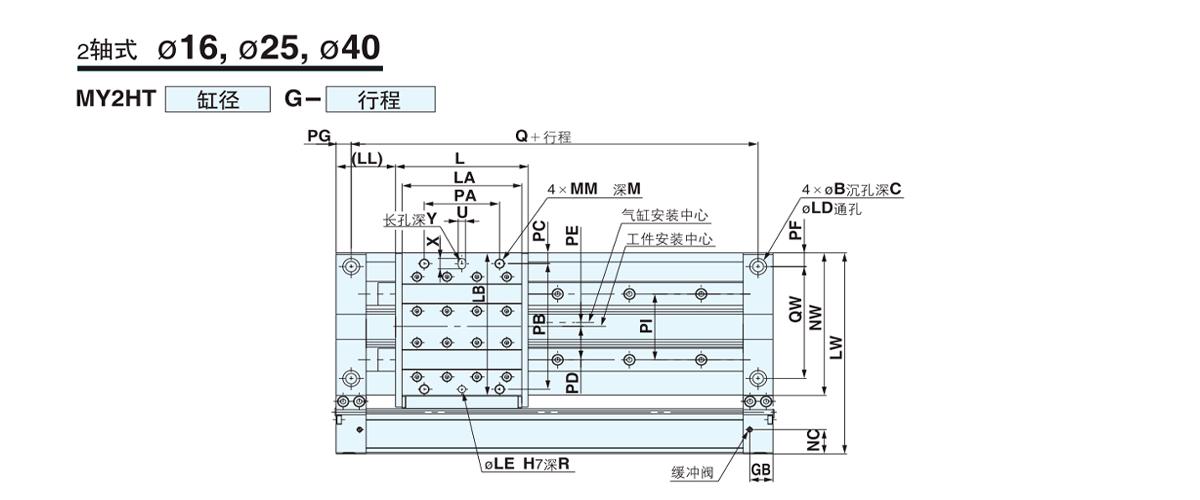

    Model A B C G GB H L J LA LB LD LE (LL) LW M MM N NC NE NH NT
    MY2HT16G 80 9.5 5.4 8.5 17 28 80 M4 × 0,7 70 87.4 5.5 5 40 120 9 M5 × 0,8 20 14 27 3 4.7
    MY2HT25G 105 14 8.6 10.7 19.5 37 110.8 M6×1 100 124.7 9 6 49.6 176 12 M8 × 1,25 25 21.3 35.5 4 6.5
    MY2HT40G 165 17.5 10.8 15.5 31.5 58 180 M8 × 1,25 158 148.3 11 8 75 229 16 M10 × 1,5 40 32.4 56.5 5 9
    P je prívod vzduchu do valca. ※Skrutka pre P na MY2HT16G je vnútorná šesťhranná skrutkovacia zátka.

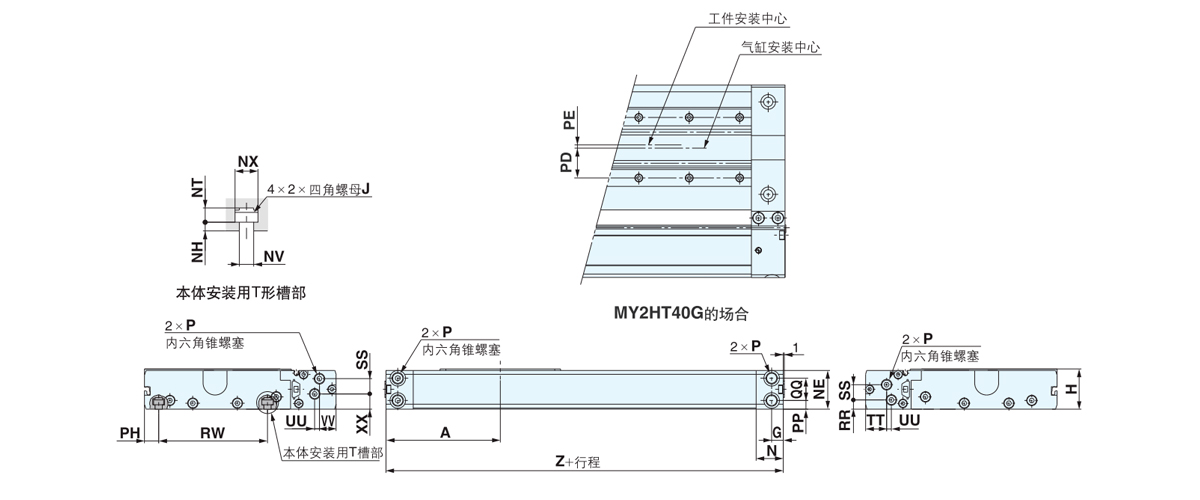

    Model NV NW NX P PA PB PC PD PE PF PG PH PI PP Q QQ QW R RR RW SS TT
    MY2HT16G 4.5 85.2 7.3 M5 × 0,8 44 80 4 23 1 10 10 10.2 41 5.3 140 16.4 66 5 5.3 69 9.7 12.5
    MY2HT25G 6.6 124.8 10.5 1/8 63 110 9.4 29.2 3.4 12 12.5 13 57.6 8 185 20.4 98 8 8.5 100 14 19.3
    MY2HT40G 9 150.1 14 1/4 113 132 8.5 35.5 0.5 20 20 18.5 72 16 290 25.5 110 12 11 116 21.5 35.4
    P je prívod vzduchu do valca. ※Skrutka pre P na MY2HT16G je vnútorná šesťhranná skrutkovacia zátka.

    Model U UU VV X XX Y Z
    MY2HT16G 5 3 10.5 7 12 5 160
    MY2HT25G 6 4.4 15.3 9 14 8 210
    MY2HT40G 8 2 29 12 23 12 330
    P je prívod vzduchu do valca. ※Skrutka pre P na MY2HT16G je vnútorná šesťhranná skrutkovacia zátka.

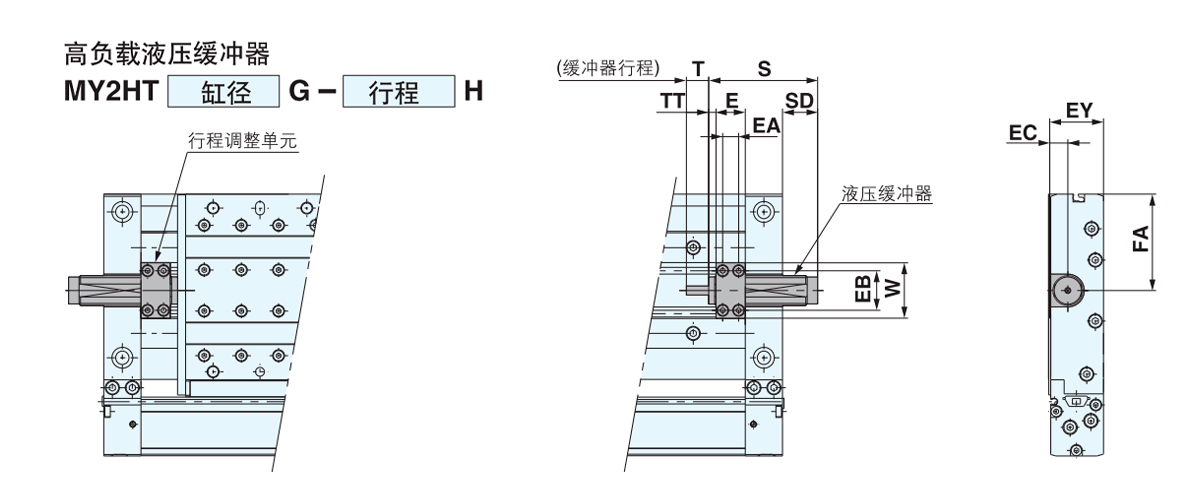

    Vhodné pre valce E EA EB EC EY FA S SD T TT W Model hydraulického nárazníka
    MY2HT16 14.4 7 21 8 27 46.5 46.7 6.7 7 5,6 (MAX. 11,2) 28.6 RB1007
    MY2HT25 19.7 10.7 26.6 11.2 36 64.8 67.3 17.7 12 4,9 (MAX. 16,4) 37.2 RB1412
    MY2HT40 29.1 15.1 37 17.2 57 74.5 73.2 - 15 5,9 (MAX. 21,9) 51.6 RB2015

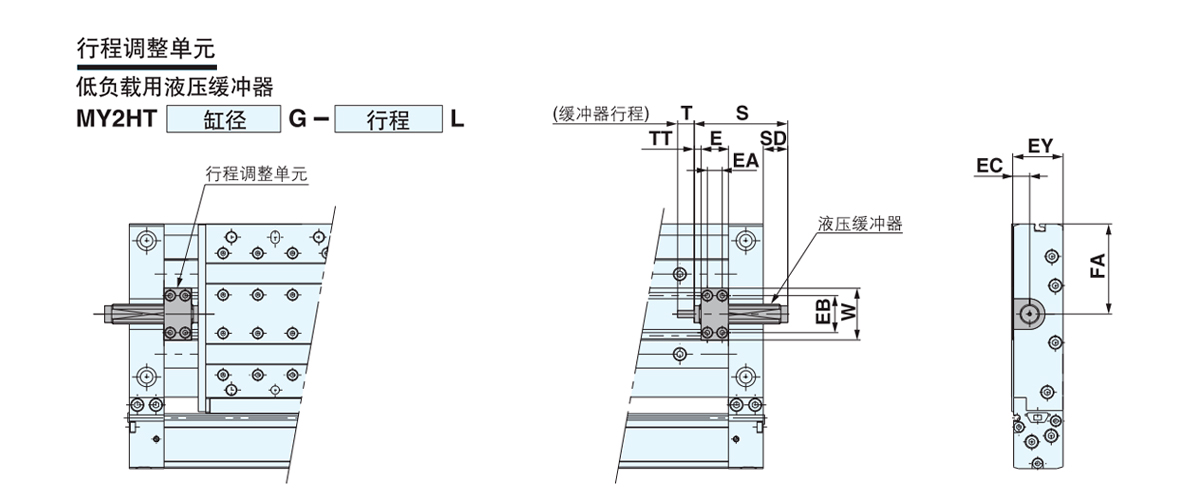

    Vhodné pre valce E EA EB EC EY FA S SD T TT W Model hydraulického nárazníka
    MY2HT16 14.4 7 21 8 27 46.5 67.3 27.3 12 5,6 (MAX. 11,2) 28.6 RB1412
    MY2HT25 19.7 10.7 26.6 11.2 36 64.8 73.2 23.6 15 4,9 (MAX. 16,4) 37.2 RB2015
    MY2HT40 29.1 15.1 37 17.2 57 74.5 99 24 25 5,9 (MAX. 21,9) 51.6 RB2725
