Typy vzduchových valcov: Kompletný sprievodca

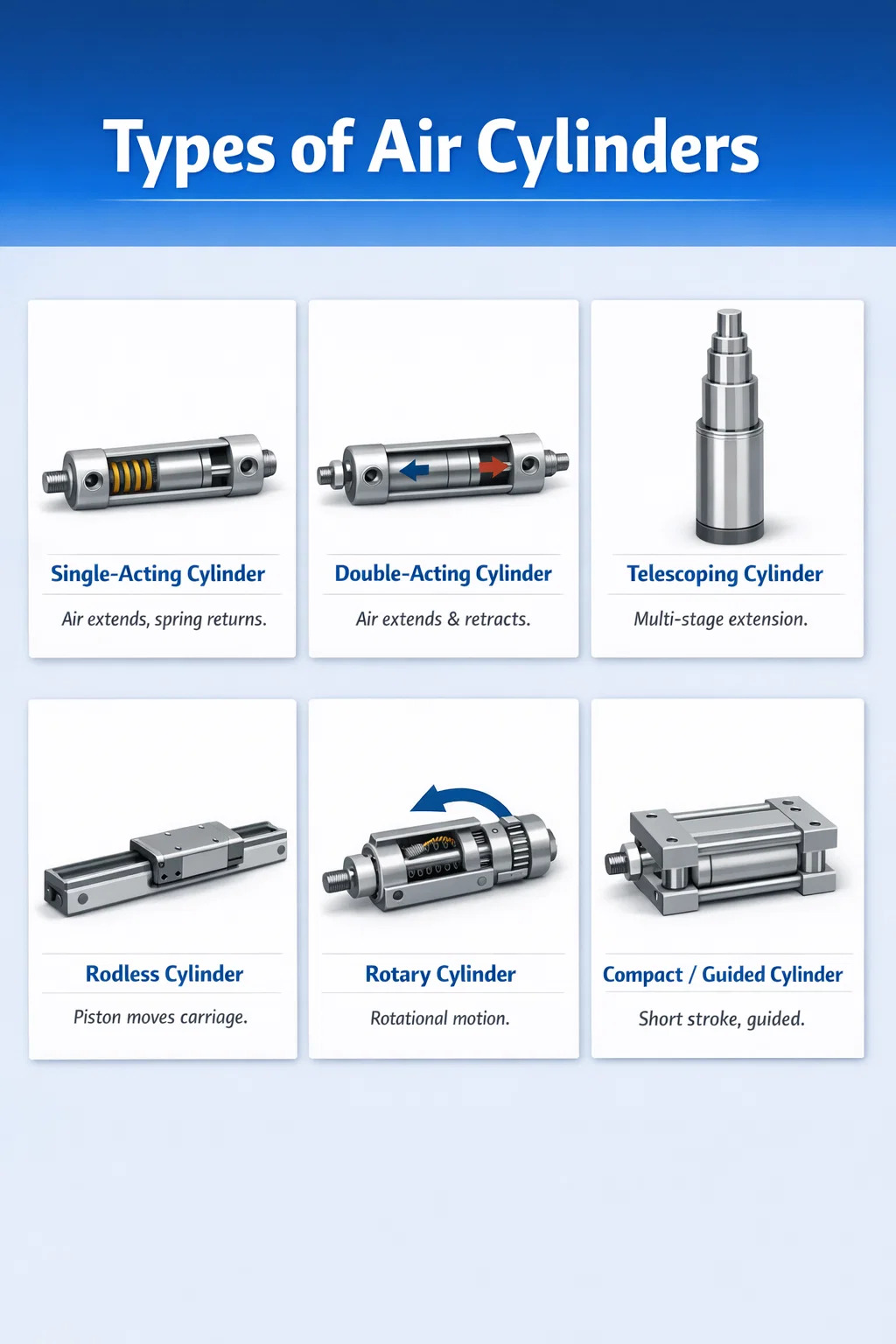

Aké sú rôzne typy vzduchových valcov?

Vzduchové valce — nazývané aj pneumatické valce — premieňajú energiu stlačeného vzduchu na mechanický lineárny alebo rotačný pohyb. Existujú šesť základných typov vzduchových valcov Používa sa v priemyselných, automobilových a výrobných aplikáciách: jednočinné valce, dvojčinné valce, teleskopické valce, bezpiestové valce, rotačné valce a kompaktné/vedené valce. Každý typ slúži na iný mechanický účel a výber nesprávneho typu môže viesť k predčasnému opotrebovaniu, plytvaniu energiou alebo úplnému zlyhaniu systému.

Pochopenie týchto kategórií nie je len akademické – globálny trh s pneumatickými valcami bol ocenený na približne 14,2 miliardy dolárov v roku 2023 a predpokladá sa, že do roku 2030 bude stabilne rásť v dôsledku automatizácie v oblasti balenia, spracovania potravín a montáže automobilov. Správny výber valca priamo ovplyvňuje čas cyklu, spotrebu energie a intervaly údržby.

Jednočinné vzduchové valce

Jednočinné valce používajú stlačený vzduch na pohyb piestu iba v jednom smere. Spätný zdvih je dosiahnutý vnútornou pružinou alebo vonkajšou mechanickou silou, ako je gravitácia. Patria medzi najjednoduchšie a cenovo najefektívnejšie dostupné pneumatické valce.

Ako fungujú jednočinné valce

Stlačený vzduch vstupuje cez jeden otvor a tlačí piest dopredu. Po uvoľnení tlaku vzduchu vnútorná pružina zatlačí piest späť do pôvodnej polohy. Pretože pružina vykonáva polovicu práce, efektívna výstupná sila je znížená o odpor pružiny – zvyčajne medzi 10 % a 20 % v závislosti od tuhosti pružiny a veľkosti valca.

Bežné aplikácie

• Upínanie a držanie obrobkov počas obrábania
• Raziace a dierovacie operácie, pri ktorých spätný zdvih nevyžaduje žiadnu silu
• Pohony dverí a brán, kde gravitácia napomáha návratu
• Brzdové mechanizmy a bezpečnostné blokovacie zariadenia
• Poľnohospodárska technika, ako sú sejacie stroje a sejacie mechanizmy

Jednočinné valce sú preferovanou voľbou, keď je potrebné minimalizovať spotrebu vzduchu, pretože vzduch sa spotrebúva iba pri pracovnom zdvihu. Vo vysokocyklových aplikáciách s 50 – 100 cyklami za minútu to znamená významnú úsporu stlačeného vzduchu v priebehu výrobnej zmeny.

Obmedzenia, ktoré treba zvážiť

Dĺžka zdvihu jednočinných valcov je obmedzená, pretože dlhšie zdvihy vyžadujú dlhšie pružiny, ktoré zaberajú vŕtaný priestor a zmenšujú využiteľnú plochu valca. V praxi väčšina výrobcov obmedzuje valce s vratnou pružinou na zdvihy 100 mm (približne 4 palce) alebo menej. Okrem toho sa dvojčinný dizajn stáva praktickejším.

Dvojčinné vzduchové valce

Dvojčinné valce sú najpoužívanejším typom pneumatických valcov v priemyselnej automatizácii. Používajú stlačený vzduch na poháňanie vysúvateľných a zasúvacích zdvihov, čo dáva operátorovi plnú kontrolu nad silou a rýchlosťou v oboch smeroch.

Konštrukcia a princíp prevádzky

Dvojčinný valec má dva vzduchové otvory – jeden na každej strane piestu. Keď vzduch vstúpi do otvoru na konci uzáveru, piest sa vysunie. Keď je vzduch nasmerovaný do portu na konci tyče, piest sa stiahne. Smerový riadiaci ventil (zvyčajne 4/2 alebo 5/2 solenoidový ventil) strieda prúdenie vzduchu medzi dvoma portami. Pretože nie je zapojená žiadna pružina, celá oblasť vývrtu prispieva k rozšíreniu sily , vďaka čomu sú tieto valce podstatne výkonnejšie ako ich jednočinné náprotivky s rovnakým priemerom otvoru.

Rozdiely vo výpočte sily medzi zdvihmi

Jeden dôležitý rozdiel: sily vysúvania a zasúvania nie sú rovnaké. Pri predĺženom zdvihu sa sila vypočíta pomocou plochy plného otvoru. Pri zasúvacom zdvihu zaberá piestna tyč časť otvoru, takže účinná plocha – a teda sila zaťahovania – je o niečo menšia. Pre valec s vŕtaním 50 mm a 20 mm tyčou pri 6 baroch je sila vysunutia približne 1 178 N zatiaľ čo sila sťahovania klesne na zhruba 990 N . Táto asymetria musí byť zohľadnená pri konštrukciách, kde je kritická sila sťahovania.

Typické prípady použitia

• Automatizácia vyberania a umiestňovania v montážnych linkách
• Odkláňače dopravníkov a triediace systémy
• Svorky a vyhadzovače vstrekovacích strojov
• Robotické nástroje na konci ramena
• Zváracie a lisovacie prípravky automobilových karosérií

Dvojčinné vzduchové valce sú dostupné vo veľkostiach otvorov od 8 mm až nad 320 mm , pokrývajúci výkony od niekoľkých newtonov až po desiatky kilonewtonov. Vďaka tejto širokej škále sa prispôsobia takmer každej priemyselnej aplikácii.

Teleskopické vzduchové valce

Teleskopické valce sú určené pre aplikácie, kde je potrebný dlhý zdvih, ale zasunutá (zložená) dĺžka musí zostať krátka. Dosahujú to použitím viacerých vnorených rúrok – nazývaných stupne alebo objímky – ktoré sa postupne rozširujú jedna do druhej.

Jednočinné verzus dvojčinné teleskopické konštrukcie

Teleskopické valce sú dostupné v jednočinnej aj dvojčinnej konfigurácii. Jednočinné verzie sú jednoduchšie a lacnejšie, ale pri sťahovaní sa spoliehajú na gravitáciu alebo hmotnosť bremena, vďaka čomu sú vhodné najmä na vertikálne zdvíhanie. Dvojčinné teleskopické valce sa môžu vysúvať a zasúvať pod napätím, čo umožňuje horizontálnu alebo obrátenú montáž – hoci ich konštrukcia je podstatne zložitejšia a ich cena je podstatne vyššia.

Kľúčové aplikácie

• Vyklápače a sklápače vyžadujúce 3–5 stupňové valce
• Nožnicové zdvíhacie plošiny a zdvíhacie plošiny
• Divadelné javiskové stroje a zábavné vybavenie
• Nástavce na rebríky na hasičské auto

Trojstupňový teleskopický valec so zloženou dĺžkou o 600 mm môže dosiahnuť úplne predĺžený zdvih cez 1 700 mm — takmer trojnásobok jeho stiahnutej dĺžky. Túto priestorovú účinnosť nie je možné dosiahnuť s bežným valcom s jednou tyčou.

Zníženie sily naprieč fázami

Jedna dôležitá technická úvaha: každý nasledujúci stupeň v teleskopickom valci má menší otvor ako predchádzajúci, čo znamená výstupná sila klesá, keď sa valec ďalej vysúva . Konštruktéri musia dimenzovať valec na základe najhoršej polohy zaťaženia, ku ktorému zvyčajne dochádza pri úplnom vytiahnutí alebo blízko neho, keď je sila minimálna.

Bezpiestové vzduchové valce

Bezpiestové pneumatické valce úplne eliminujú tradičnú piestnu tyč, namiesto toho prenášajú pohyb piestu na vonkajší vozík alebo posúvač cez štrbinu alebo magnetickú spojku. Tento dizajn zdvojnásobuje efektívny zdvih pri danej montážnej dĺžke v porovnaní s konvenčným tyčovým valcom, vďaka čomu sú mimoriadne cenné v prostredí s obmedzeným priestorom.

Bezpiestnicové valce s mechanickou drážkou

V konštrukcii s mechanickou drážkou (alebo páskou) má telo valca pozdĺžnu drážku. Vnútorný piest je cez túto štrbinu spojený s vonkajším vozíkom. Pružná kovová alebo plastová páska utesňuje štrbinu na oboch stranách spojovacieho bodu, aby sa zabránilo úniku vzduchu. Tieto valce dokážu zvládnuť priame bočné zaťaženie a sú vhodné pre aplikácie vyžadujúce vysokú presnosť vedenia.

Magneticky spojené valce bez tyče

Magneticky spojené bezpiestové valce používajú utesnený vnútorný piest vybavený silnými permanentnými magnetmi. Vonkajší vozík vybavený protiľahlými magnetmi sleduje pohyb piestu cez stenu valca bez akejkoľvek fyzickej štrbiny. Tento úplne uzavretý dizajn je ideálny pre čisté priestory, potravinárske a umývacie prostredie pretože tu nie je žiadny otvor pre vstup kontaminácie alebo únik mazív. Kompromisom je nižšia maximálna kapacita bočného zaťaženia v porovnaní so štrbinovými verziami.

Kde bezkotúčové valce Excel

• Lineárne prenosové jednotky v baliacich a etiketovacích strojoch
• Horizontálne kyvadlové systémy v CNC obrábacích centrách
• Výroba zdravotníckych pomôcok, kde je problémom kontaminácia
• Portálové systémy a viacosové polohovacie stupne

Štandardné bezpístnicové valce sú dostupné s dĺžkami zdvihu od 50 mm až nad 10 000 mm . Pre veľmi dlhé zdvihy sa odporúčajú antirotačné vodidlá a stredové podpery, aby sa zabránilo prehýbaniu hlavne a posunu vozíka.

Rotačné vzduchové valce

Zatiaľ čo väčšina pneumatických valcov vytvára lineárny pohyb, rotačné vzduchové valce premieňajú energiu stlačeného vzduchu na uhlový (rotačný) pohyb. Často sa nazývajú pneumatické rotačné pohony. Tieto sa líšia od vzduchových motorov - vyrábajú rotačné valce otáčanie s obmedzeným uhlom (zvyčajne 90°, 180° alebo 270°) namiesto nepretržitého odstreďovania.

Otočné pohony s hrebeňom a pastorkom

Najbežnejšia konštrukcia rotačného valca využíva jeden alebo dva lineárne piesty spojené s ozubeným kolesom, ktoré poháňa pastorkový hriadeľ. Vzduch tlačí piest(y), hrebeň otáča pastorkom a krútiaci moment sa prenáša na výstupný hriadeľ. Dizajn s dvoma stojanmi vyrovnáva zaťaženie a takmer dvojnásobný výstupný krútiaci moment pre danú veľkosť otvoru. Uhly otáčania sú nastaviteľné pomocou vonkajších dorazov, zvyčajne medzi 0° a 270°.

Rotačné pohony lopatkového typu

Lopatkové pohony používajú lopatku (lopatku) pripevnenú k výstupnému hriadeľu vo vnútri kruhového krytu. Tlak vzduchu na jednej strane lopatky otáča hriadeľ; vzduch na opačnej strane ho otáča späť. Jednolopatkové konštrukcie umožňujú až 280° otáčanie , pričom dvojlopatkové prevedenia sú obmedzené na cca 100° ale ponúkajú vyšší krútiaci moment v kompaktnejšom tele.

Typické aplikácie

• Ovládanie ventilov v procesnom potrubí (štvrťotáčkové guľové ventily, škrtiace ventily)
• Indexovacie stoly a rotačné polohovanie v automatizácii montáže
• Robotické zápästné a lakťové kĺby
• Preklápanie dielov a orientácia v transferových linkách
• Pohony dverí a poklopov na priemyselných zariadeniach

Kompaktné a vedené vzduchové valce

Kompaktné a vedené valce sú špecializované varianty, ktoré riešia dve veľmi špecifické výzvy: extrémne tesné inštalačné priestory a aplikácie, ktoré vyžadujú, aby piestna tyč odolávala rotácii alebo bočnému zaťaženiu bez spoliehania sa na externé vodiace systémy.

Kompaktné valce s krátkym zdvihom

Tiež nazývané palacinkové valce alebo ploché valce, tieto jednotky majú minimálnu dĺžku tela vzhľadom na ich vŕtanie. Ťahy sú zvyčajne obmedzené na 1 mm až 50 mm . Ich plochý profil umožňuje ich montáž v stiesnených priestoroch, kde by sa štandardné telo valca jednoducho nezmestil. Bežné prípady použitia zahŕňajú lisovanie PCB, dávkovanie štítkov a mikropolohovanie v polovodičových zariadeniach.

Vodené (dvojité tyčové) valce

Vedené valce obsahujú dve paralelné piestne tyče spojené so spoločnou prednou doskou. Táto konfigurácia zabraňuje otáčaniu tyče a poskytuje vysokú odolnosť voči momentovému zaťaženiu (mimostredové sily). Vedené valce dokážu zvládnuť bočné zaťaženie 4 až 10 krát väčšie než štandardný valec s jednou tyčou s rovnakým vŕtaním, čím sa v mnohých aplikáciách eliminuje potreba samostatného externého lineárneho vedenia.

Valce posuvnej jednotky

Valce posuvnej jednotky integrujú vedený vozík priamo na telo valca. Vozík jazdí na lineárnych ložiskách alebo recirkulačných guľôčkových koľajniciach a poskytuje plochý montážny povrch pre nástroje alebo prípravky na obrobky. Tieto jednotky typu všetko v jednom výrazne skracujú čas navrhovania a montáže v projektoch zákazkovej automatizácie. Festo, SMC a Parker ponúkajú modulárne posuvné jednotky s vymeniteľnou dĺžkou zdvihu a konfiguráciou ložísk.

Porovnanie typov vzduchových valcov v skratke

Štýly montáže valcov a ich vplyv na výkon

Bez ohľadu na typ valca má montážna konfigurácia priamy vplyv na výkon, životnosť a riadenie záťaže. Štandardné valce ISO 15552 a NFPA T3.6.7 ponúkajú vymeniteľné montážne rozhrania, čo zjednodušuje výmenu u rôznych výrobcov.

• Držiak na nohu (MS1/MS2): Montáž na pevnú základňu; ideálne pre in-line tlačenie/ťahanie s dobre vyrovnaným zaťažením. Nesprávne nastavenie prenáša ohybové napätie na tyč a tesnenia.
• Upevnenie na prírubu (MF1/MF2): Skrutky prednej alebo zadnej príruby priamo na dosku stroja. Vynikajúce pre aplikácie s pevným, priamočiarym zaťažením.
• Držiak vidlice (MP1/MP3): Umožňuje otáčanie valca pri pohybe nákladu v oblúku. Vo veľkej miere sa používa v otváračoch dverí, spojovacích mechanizmoch a sklápacích systémoch. Na strane tyče by sa mala použiť vidlica na konci tyče (MP5), aby sa dosiahla úplná artikulácia.
• Uchytenie čapu (MT1/MT4): Umožňuje otáčanie telesa valca v jednej rovine. Bežné v priemyselných lisoch a manipulácii s materiálom, kde sa vyžaduje otočný pohyb.

Nesprávna montáž je jednou z najčastejších príčin predčasného zlyhania tesnenia a ryhy na tyči. Štúdie popredných výrobcov pneumatických valcov to naznačujú viac ako 30 % porúch valcov v teréne možno pripísať nesprávnemu nastaveniu a nesprávnej montáži, a nie materiálovým alebo výrobným chybám.

Kľúčové špecifikácie, ktorým treba porozumieť pri výbere vzduchových valcov

Výber vzduchového valca presahuje len výber typu. Aby sa zabezpečilo spoľahlivé fungovanie valca počas plánovanej životnosti, je potrebné vyhodnotiť niekoľko technických parametrov.

Priemer otvoru a výstupná sila

Výstupná sila je určená vzorcom F = P × A, kde P je prívodný tlak a A je efektívna plocha piesta. Pri štandardnom prívodnom tlaku 6 bar (87 psi) 50 mm vŕtaný valec produkuje približne 1 178 N pri predĺženom zdvihu, zatiaľ čo 80 mm vŕtaný valec produkuje približne 3 016 N. Veľkosti dier sú štandardizované podľa ISO 6432 a ISO 15552, aby sa zjednodušili výpočty veľkosti a získavanie zdrojov.

Dĺžka zdvihu a riziko vybočenia

Pri valcoch s dlhým zdvihom pri tlakovom zaťažení sa piestna tyč môže vybočiť (porucha stĺpika), ak je priemer tyče poddimenzovaný. Inžinieri používajú Eulerov stĺpcový vzorec na kontrolu limitov vybočenia a väčšina výrobcov poskytuje grafy zdvihov zaťaženia, ktoré automaticky zahŕňajú bezpečnostný faktor 3:1 až 5:1 . Ak je štandardný priemer tyče nedostatočný, mali by sa špecifikovať možnosti nadmernej tyče alebo externé vodiace systémy.

Prevádzková teplota a materiál tesnenia

Štandardné NBR (nitrilové) tesnenia pokrývajú prevádzkové teploty od -20 °C až 80 °C . Pre zvýšené teploty do 200°C sa používajú silikónové alebo PTFE tesnenia. Pre prostredie s nízkou teplotou (až do -40 °C) sú k dispozícii špeciálne formulované polyuretánové alebo nízkoteplotné nitrilové zlúčeniny. Výber materiálu tesnenia je ovplyvnený aj kompatibilitou médií – ak sa napríklad valec používa v prostredí spracovania potravín s pravidelným umývaním žieravinou, správnou špecifikáciou sú tesnenia EPDM a telesá z nehrdzavejúcej ocele.

Tlmenie na konci zdvihu

Pri vysokých rýchlostiach cyklu piest, ktorý dosiahne koniec svojho zdvihu bez odpruženia, vytvára výrazný mechanický náraz, vytvára hluk a urýchľuje opotrebovanie vnútorných komponentov. Nastaviteľné pneumatické vankúše zachytia malý objem vzduchu na konci zdvihu, čím vytvárajú progresívne spomalenie. Správne nastavené vankúše môžu znížiť nárazové sily 80 % až 95 % v porovnaní s neodpruženými valcami, ktoré bežia pri rovnakej rýchlosti a zaťažení.

Faktory údržby, ktoré predlžujú životnosť vzduchového valca

Aj ten najkvalitnejší pneumatický valec predčasne zlyhá, ak systém, v ktorom pracuje, nie je správne udržiavaný. Najkritickejšie sú nasledujúce faktory.

Kvalita vzduchu a filtrácia

Vlhkosť a kontaminácia časticami v stlačenom vzduchu sú hlavnými príčinami vnútornej korózie a degradácie tesnenia. ISO 8573-1 Kvalita vzduchu triedy 3 (častice ≤ 5 µm, tlakový rosný bod ≤ 3 °C, koncentrácia oleja ≤ 1 mg/m³) je všeobecne akceptovaná ako minimálny štandard pre pneumatické valce. Použitie správnej jednotky FRL (filter-regulátor-maznica) na každom okruhu predlžuje životnosť tesnenia dva až trikrát v porovnaní s nefiltrovanými, nemazanými systémami.

Mazacie praktiky

Moderné pneumatické valce sa často dodávajú predmazané tukom s dlhou životnosťou a sú určené pre nemazané vzduchové systémy. Pridanie mazania olejovou hmlou do takýchto valcov môže skutočne vyplaviť mazivo nanesené vo výrobe a skrátiť životnosť. Vždy si overte u výrobcu, či je mazanie vzduchovým potrubím odporúčané alebo kontraindikované pre konkrétny model valca.

Stierač tyče a vonkajšia kontaminácia

V prašnom alebo špinavom prostredí sa nečistoty prichytené na piestnej tyči vťahujú späť do valca pri každom zatiahnutí, pričom pôsobia ako abrazíva na tesnenie tyče. Tesnenia stieračov tyče – tiež nazývané stieracie krúžky – sú štandardným prvkom väčšiny priemyselných valcov, ale mali by sa kontrolovať a vymieňať v rámci plánu preventívnej údržby, zvyčajne každý 6 až 12 mesiacov v prostredí s vysokou kontamináciou.

Ako si vybrať správny typ pneumatického valca

Zúženie správneho typu valca pre danú aplikáciu zahŕňa prácu v priamom rozhodovacom procese založenom na funkčných požiadavkách.

1. Definujte typ pohybu: Je požadovaný pohyb lineárny, uhlový alebo rotačný? Lineárny pohyb ukazuje na štandardné, bezpiestové, kompaktné alebo vedené valce. Uhlový pohyb smeruje k rotačným pohonom.
2. Určite požiadavky na silu: Vypočítajte zaťaženie vrátane trenia, zotrvačnosti a všetkých komponentov vertikálnej gravitácie. Pridajte bezpečnostný faktor aspoň 1,5× a vyberte priemer otvoru z tabuliek sily výrobcu.
3. Stanovte zdvih: Ak je zdvih krátky a priestor málo, je vhodný kompaktný valec. Ak je zdvih dlhý, ale dĺžka inštalácie je obmedzená, je potrebné zvážiť použitie valca bez tyče alebo teleskopického valca.
4. Vyhodnoťte podmienky prostredia: Extrémne teploty, vystavenie chemikáliám, požiadavky na umývanie a úroveň prachu, to všetko ovplyvňuje materiál tela, výber tesnenia a špecifikácie povrchovej úpravy.
5. Skontrolujte rýchlosť cyklu a pracovný cyklus: Vysokorýchlostné aplikácie s vysokým cyklom vyžadujú správne odpruženie, primeranú veľkosť portov a potenciálne tepelne odolné tesniace zmesi, aby zvládli teplo generované opakovaným stláčaním.
6. Vyhodnoťte požiadavky na bočné zaťaženie a momentové zaťaženie: Ak bude valec vystavený silám mimo osi, je nevyhnutný vedený valec alebo externé lineárne vedenie, aby sa zabránilo predčasnému opotrebeniu tesnenia tyče a puzdra.

Dodržiavaním tohto štruktúrovaného prístupu môže väčšina inžinierov s istotou určiť správny typ a veľkosť pneumatického valca na prvý pokus, čím sa vyhne nákladným prerábkam a cyklom výmeny neskôr v projekte.
