Čo je vzduchový valec? Typy, použitie a ako fungujú

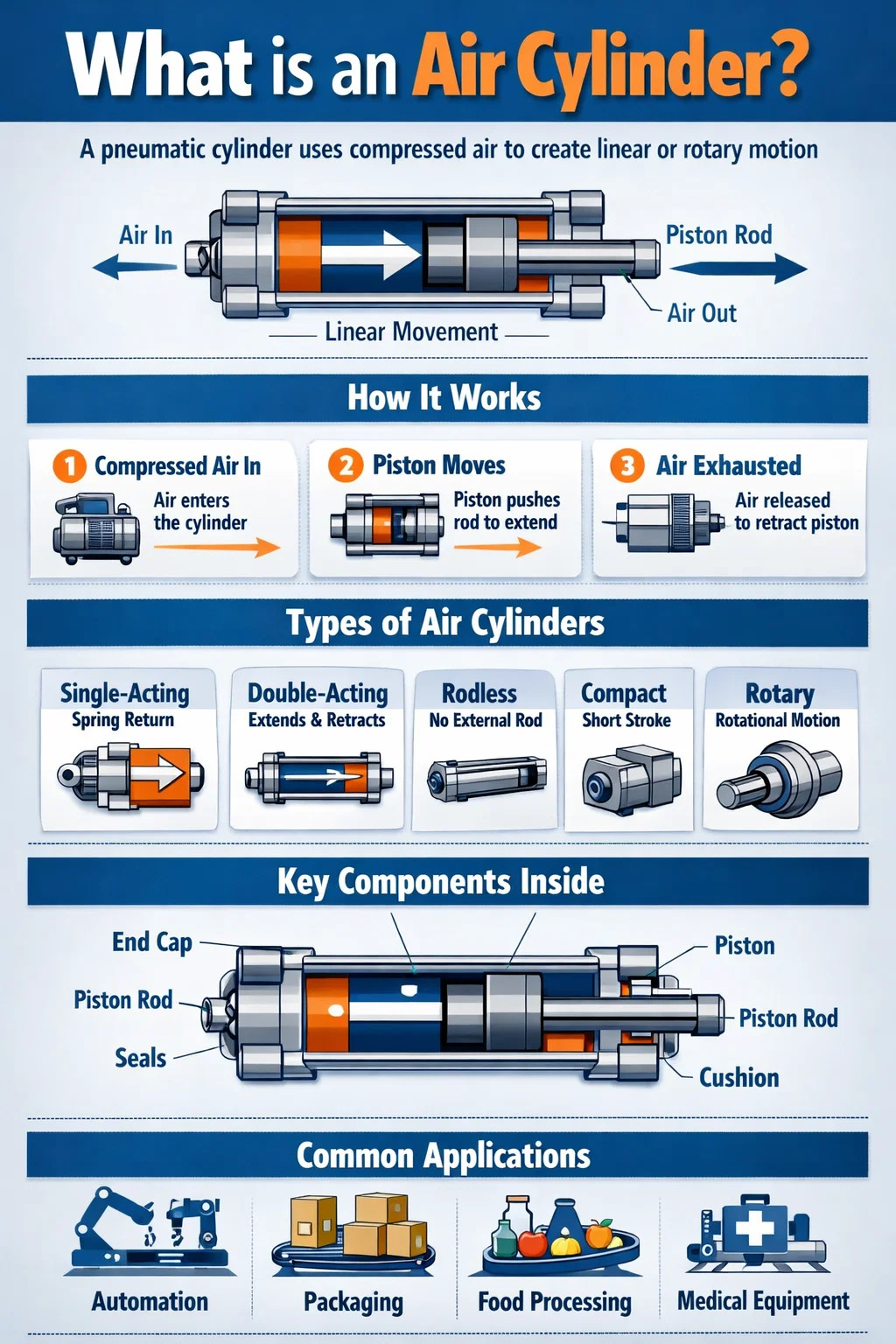

Čo je vzduchový valec?

An vzduchový valec — nazývaný aj pneumatický valec — je mechanické zariadenie, ktoré využíva stlačený vzduch na vytváranie lineárneho alebo rotačného pohybu a sily. Premieňa potenciálnu energiu uloženú v stlačenom vzduchu na riadenú mechanickú prácu. Zjednodušene povedané: vtlačíte stlačený vzduch a valec tlačí niečo – svorku, lis, ventil, dvierka – s presnou, opakovateľnou silou.

Vzduchové valce patria medzi najpoužívanejšie pohony v priemyselnej automatizácii. Objavujú sa v montážnych linkách, baliacich strojoch, automobilovej výrobe, spracovaní potravín, zdravotníckych zariadeniach a nespočetných ďalších systémoch. Ich popularita pochádza z kombinácie jednoduchosti, nízkych nákladov, vysokej rýchlosti a vlastnej čistoty v porovnaní s hydraulickými alternatívami.

Štandardný pneumatický valec pozostáva z valcového valca, piestu, piestnej tyče, koncoviek, tesnení a otvorov pre vstup a výstup vzduchu. Pri stlačenom vzduchu – zvyčajne pri 60 až 120 PSI (4 až 8 barov) vo väčšine priemyselných nastavení - vstupuje na jednu stranu piestu, vytvára tlakový rozdiel, ktorý poháňa piest a jeho pripojenú tyč v jednom smere. Uvoľnenie alebo presmerovanie vzduchu obráti alebo stiahne pohyb.

Tento základný mechanizmus zostal do značnej miery nezmenený už viac ako storočie, no moderná výroba zdokonalila vzduchové valce tak, aby fungovali s toleranciami meranými v mikrometroch, pričom životnosť cyklu prekračuje 20 miliónov úderov a časy odozvy tak rýchle ako niekoľko milisekúnd.

Ako funguje vzduchový valec: Základná mechanika

Pochopenie toho, ako funguje pneumatický valec, si vyžaduje pohľad na tlak, plochu a silu spoločne. Výstupná sila, ktorú valec vytvára, je určená jednoduchým vzorcom:

Sila (F) = tlak (P) × plocha (A)

Napríklad valec s priemerom otvoru 50 mm má plochu piesta približne 19,6 cm². Pri prívodnom tlaku 6 barov (87 PSI) vytvára teoretickú tlačnú silu približne 1 178 Newtonov (približne 265 lbf) . Skutočná sila je o niečo menšia v dôsledku trenia a odporu tesnenia, zvyčajne okolo 80 – 90 % teoretickej hodnoty.

Prevádzka krok za krokom

1. Kompresor vytvára a skladuje stlačený vzduch v nádrži.
2. Smerový riadiaci ventil (zvyčajne 4/2 alebo 5/2 ventil) smeruje vzduch do príslušného portu na valci.
3. Stlačený vzduch vstupuje do komory valca a tlačí na čelo piesta.
4. Piest sa pohybuje a poháňa tyč smerom von (predlžovací zdvih).
5. Ventil sa prepne, odošle vzduch na opačnú stranu a vypustí prvú komoru.
6. Piest sa stiahne späť do svojej východiskovej polohy.

Rýchlosť je riadená ventilmi na reguláciu prietoku (nazývanými aj ihlové ventily alebo škrtiace ventily), ktoré obmedzujú, ako rýchlo môže vzduch vstúpiť alebo vypustiť z komory valca. Tlmiace prvky zabudované do koncových krytov spomaľujú piest na konci zdvihu, aby sa zabránilo poškodeniu nárazom – dôležité hľadisko pri veľkom zaťažení alebo dlhých zdvihoch.

Typy vzduchových valcov a ich rozdiely

Nie všetky pneumatické valce sú rovnaké. Typ vybraný pre akúkoľvek aplikáciu závisí od požadovaného pohybu, dostupného priestoru, charakteristík zaťaženia a podmienok prostredia. Tu sú najčastejšie používané kategórie:

Jednočinné valce

Jednočinný valec používa stlačený vzduch na pohyb piestu iba jedným smerom. Spätný pohyb sa vykonáva vnútornou pružinou alebo vonkajším zaťažením (napríklad gravitáciou). Tieto valce majú len jeden vzduchový otvor. Sú jednoduchšie, spotrebujú menej vzduchu na cyklus a sú ideálne na upínanie, lisovanie a pridržiavanie, kde je pracovná sila potrebná len v jednom smere. Bežné veľkosti otvorov sa pohybujú od 8 mm až 100 mm , s dĺžkami zdvihu typicky do 200 mm kvôli obmedzeniam pružiny.

Dvojčinné valce

Najpoužívanejší typ v priemyselnej automatizácii. Dvojčinný valec využíva stlačený vzduch na vysúvacie aj zaťahovacie zdvihy. Dva vzduchové otvory – jeden na každej strane piesta – umožňujú nezávislé ovládanie každého smeru. To poskytuje poháňanú silu v oboch smeroch, vďaka čomu je vhodný na tlačenie, ťahanie, zdvíhanie, lisovanie a akúkoľvek aplikáciu vyžadujúcu aktívnu kontrolu spätného zdvihu. Veľkosti otvorov sa môžu pohybovať od 6 mm až nad 500 mm a zdvihy môžu v špecializovaných prevedeniach siahať až do niekoľkých metrov.

Bezpiestové valce

Namiesto bežnej piestnej tyče, ktorá vychádza z jedného konca, valec bez piestnice prenáša pohyb prostredníctvom mechanickej alebo magnetickej spojky pozdĺž vonkajšej strany valca. Tento dizajn vyžaduje približne polovicu dĺžky inštalácie konvenčného valca pre rovnaký zdvih, vďaka čomu je cenný v stiesnených priestoroch. Bezpiestové valce sú bežné v systémoch typu pick-and-place, portálovej automatizácii a posuvných stoloch.

Kompaktné valce a valce s krátkym zdvihom

Tiež nazývané ploché valce alebo valce na palacinky, sú navrhnuté pre veľmi krátke zdvihy - často 1 mm až 50 mm — v stiesnených priestoroch. Ich nízkoprofilový tvarový faktor ich robí obľúbenými pri výrobe elektroniky, manipulácii s PCB a montáži lekárskych zariadení, kde je priestor na prvom mieste.

Rotačné pohony

Zatiaľ čo väčšina ľudí spája vzduchové valce s lineárnym pohybom, rotačné pneumatické pohony premieňajú stlačený vzduch na uhlový pohyb. Používajú sa na otáčanie ventilov, polohovanie dielov alebo pohon indexových stolov. Bežné uhly otáčania sú 90°, 180° a 270° , hoci existujú aj verzie s nepretržitým otáčaním.

Tandemové valce

Dva valce zapojené do série zdieľajú rovnakú piestnu tyč. Táto konfigurácia zhruba zdvojnásobuje výstupnú silu bez zväčšenia priemeru otvoru – užitočné, keď je potrebná veľká sila, ale inštalačný priemer je obmedzený.

Viacpolohové valce

Štandardné valce ponúkajú dve polohy: úplne vysunuté a úplne zasunuté. Viacpolohové (alebo viacstupňové) valce kombinujú dva alebo viac valcov, aby sa dosiahli tri alebo štyri samostatné polohy pozdĺž zdvihu. To je užitočné pri indexovaní, umiestňovaní dielov a montážnych operáciách, ktoré si vyžadujú viaceré zastavovacie body bez servoriadenia.

Kľúčové komponenty vo vnútri pneumatického valca

Každý vzduchový valec – bez ohľadu na typ alebo veľkosť – je vyrobený z niekoľkých kritických komponentov. Pochopenie týchto častí pomáha pri špecifikácii, údržbe alebo odstraňovaní problémov s valcom v teréne.

• Hlaveň (valcová trubica): Hlavné telo, ktoré obsahuje piest a vedie jeho dráhu. Zvyčajne sú vyrobené z hliníkovej zliatiny, nehrdzavejúcej ocele alebo rúrky z uhlíkovej ocele s precízne brúseným vnútorným povrchom. Drsnosť povrchu sa zvyčajne udržiava na Ra 0,4–0,8 µm, aby sa minimalizovalo opotrebovanie tesnenia.
• Piest: Komponent v tvare disku, ktorý oddeľuje dve vzduchové komory vo vnútri hlavne. Prevádza pneumatický tlak na mechanickú silu na tyči. Piesty nesú O-krúžky alebo okrajové tesnenia, aby sa zabránilo úniku vzduchu medzi komorami.
• Piestna tyč: Presne brúsený oceľový hriadeľ (často pochrómovaný alebo tvrdo eloxovaný) pripevnený k piestu a prechádzajúci jedným alebo oboma koncovými uzávermi. Priemer tyče je dimenzovaný tak, aby odolal vybočeniu pri tlakovom zaťažení – zvyčajne sa používa Eulerov vzorec pre vzpieranie stĺpa pre dlhšie zdvihy.
• Koncové uzávery (hlava a uzáver): Zatvorte dva konce valca. Koncový uzáver (hlava) na strane tyče obsahuje tesnenie tyče a stieracie tesnenie. Slepý koncový uzáver (viečko) môže obsahovať vankúšové ventily a vzduchové otvory.
• tesnenia: Možno najkritickejšie komponenty na údržbu. Tesnenia piestu zabraňujú úniku cez krížové komory; tesnenia tyče zabraňujú vonkajšiemu úniku; stieracie tesnenia (tiež nazývané stieracie tesnenia) zabraňujú vniknutiu prachu a nečistôt. Bežné tesniace materiály zahŕňajú NBR (nitril), polyuretán, PTFE a Viton – každý je vhodný pre rôzne teplotné rozsahy a médiá.
• Vankúšikové ventily: Nastaviteľné ihlové ventily zabudované do koncových uzáverov, ktoré zachytávajú malú vzduchovú kapsu pred piestom blízko konca zdvihu, čím ho postupne spomaľujú. Bez odpruženia môžu valce pracujúce pri vysokej rýchlosti s ťažkým zaťažením vytvárať nadmerné nárazové sily 10 kN , čo spôsobuje predčasné opotrebovanie alebo poškodenie konštrukcie.
• Ložisko tyče (puzdro): Dosadacia plocha s nízkym trením v hlavovom uzávere, ktorá vedie tyč a absorbuje bočné zaťaženie. Často sa vyrába zo spekaného bronzu alebo samomazného polyméru typu IGUS.
• Snímače polohy / magnetické spínače: Mnohé valce obsahujú vonkajšiu drážku na montáž jazýčkových spínačov alebo snímačov s Hallovým efektom, ktoré detegujú magnet zapustený do piestu. Tieto poskytujú spätnú väzbu o polohe - úplne vysunuté alebo úplne zasunuté signály - bez akéhokoľvek prieniku do tela valca.

Kľúčové špecifikácie, ktorým treba porozumieť pri výbere vzduchovej fľaše

Výber správneho pneumatického valca pre danú aplikáciu je dômyselnejší, ako sa na prvý pohľad zdá. Nesprávna špecifikácia môže mať za následok nedostatočnú silu, predčasné zlyhanie tesnenia, vybočenie tyče alebo krátke časy cyklu. Tu sú parametre, na ktorých záleží najviac:

Priemer otvoru

Vnútorný priemer hlavne. Toto je primárny determinant výstupnej sily. Štandardné veľkosti otvorov sa riadia normami ISO 6432 (pre priemery otvorov 8–25 mm) a ISO 15552 (pre 32–320 mm). Bežné veľkosti zahŕňajú 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160 a 200 mm. Väčšie vŕtanie znamená väčšiu silu pri rovnakom tlaku, ale aj väčšiu spotrebu vzduchu na cyklus.

Dĺžka zdvihu

Celková dráha pohybu piestnice od úplne zasunutej po úplne vysunutú. Štandardné zdvihy sú často dostupné v prírastkoch 25 mm, hoci vlastné dĺžky sú bežné. Dlhšie zdvihy zvyšujú riziko vybočenia tyče a vyžadujú kontrolu zaťažiteľnosti valca voči použitej tlakovej sile.

Prevádzkový tlak

Väčšina priemyselných pneumatických valcov je dimenzovaná na 1 až 10 bar (14,5 až 145 PSI) pracovný tlak. Najbežnejší prívod vzduchu pre rastliny je 6–7 bar. Pred inštaláciou si vždy overte maximálny prevádzkový tlak fľaše – jeho prekročenie môže pretrhnúť tesnenia alebo zdeformovať koncové uzávery.

Priemer tyče a odolnosť proti vybočeniu

Pri zaťažení tlakom (tlačením) sa musí tyč skontrolovať na vybočenie, najmä pri dlhých zdvihoch. Bezpečné tlakové zaťaženie závisí od priemeru tyče, voľnej vzpernej dĺžky a montážnej konfigurácie. Valec s 20 mm tyčou s voľnou dĺžkou 800 mm možno bezpečne manipulovať 3–4 kN v kompresii — podstatne menšia ako jeho teoretická sila na piest.

Prevádzková teplota

Štandardné valce s tesnením NBR fungujú medzi -20 °C a 80 °C . Pre vyššie teploty (do 200°C) sú potrebné tesnenia Viton alebo PTFE. Varianty pre potraviny a čisté priestory využívajú špeciálne materiály a povrchové úpravy, aby spĺňali hygienické a kontaminačné normy.

Štýl montáže

Spôsob, akým je valec namontovaný na rám stroja, má významný vplyv na rozloženie zaťaženia a vyrovnanie. Bežné štýly montáže zahŕňajú:

• Upevnenie na pätku/prírubu: Pevná, pevná montáž. Najlepšie pre čisto lineárne zaťaženie bez uhlových zmien.
• Držiak vidlice (zadný čap): Umožňuje otáčanie valca a prispôsobuje zaťaženie, ktoré mení uhol počas zdvihu.
• Čapový držiak: Otočné čapy z boku, vhodné pre náročné aplikácie s výrazným uhlovým pohybom.
• Nástavce na koniec tyče: Guľové oká tyče alebo vidlicové konce tyče na špičke umožňujú uhlové zarovnanie v bode pripojenia záťaže.

Kde sa používajú vzduchové valce: Aplikácie v reálnom svete

Pneumatické valce sa objavujú prakticky v každom odvetví, ktoré zahŕňa automatizovaný pohyb. Ich rýchlosť, jednoduchosť a čistota (odpadový vzduch je len vzduch, nie olej) z nich robí ovládače voľby v nespočetných prostrediach.

Automatizácia výroby a montáže

V automobilových závodoch poháňajú pneumatické valce robotické zváracie prípravky, upínače dielov, lisovacie nástroje a preklápacie dopravníky. Jedna montážna linka môže obsahovať stovky až tisíce vzduchových fliaš pracujúcich pri rýchlostiach cyklu 30 až 120 cyklov za minútu . Opakovateľnosť pneumatického polohovania – s pevnými koncovými polohami – ich robí spoľahlivými pre veľkoobjemovú výrobu.

Baliace stroje

Plniace stroje, uzatváracie hlavy, aplikátory etikiet, stavače kartónov a uzatváračky obalov sú závislé od pneumatických valcov pre rýchly a opakovateľný pohyb. Plniaca linka bežiaca rýchlosťou 600 fliaš za minútu vykoná cyklus plniaceho valca 10-krát za sekundu, čo kladie extrémne požiadavky na životnosť tesnenia a čas odozvy ventilu.

Spracovanie potravín a nápojov

Nerezové valce s tesnením v súlade s FDA sa používajú pri porciovaní mäsa, pekárenských strojoch, spracovaní mlieka a triedení zeleniny. Schopnosť umyť zariadenie vodou a čistiacimi prostriedkami bez poškodenia pohonu je v tomto prostredí kritickou výhodou oproti hydraulickým alternatívam.

Lekárske a farmaceutické vybavenie

V tabletovacích lisoch, zariadeniach na plnenie injekčných striekačiek a diagnostických analyzátoroch sa objavujú valce kompatibilné s čistými priestormi vyrobené z eloxovaného hliníka alebo nehrdzavejúcej ocele s tesnením s nízkym uvoľňovaním plynov. Tieto fľaše musia spĺňať prísne normy kontaminácie a často s nimi pracovať prístrojová kvalita vzduch filtrovaný na 0,01 µm .

Stavebné a ťažké zariadenia

Zatiaľ čo veľké stavebné stroje používajú predovšetkým hydraulické valce pre ich vynikajúci pomer sily a veľkosti, pneumatické valce sa objavujú vo vzduchových brzdách pre nákladné autá a vlaky, pneumatických kladivách, nitovacích nástrojoch a mechanizmoch ovládania dverí. Stlačený vzduch pri tlaku 8–10 barov dokáže generovať brzdné sily dostatočné na spoľahlivé zastavenie 40-tonového kĺbového nákladného vozidla vo vlhkých a prašných podmienkach.

Tlač a manipulácia s papierom

Kotúčové ofsetové lisy, hárkové lisy a stroje na spracovanie papiera používajú pneumatické valce na nastavovanie štrbinového valca, zapínanie a vypínanie tlače, ovládanie atramentovej fontány a uchopovacie mechanizmy. Rýchlosť pneumatického ovládania sa zhoduje s vysokými rýchlosťami chodu moderných lisov – niektoré pracujú pri prekročení 15 000 listov za hodinu .

Poľnohospodárske stroje

Sadzačky, postrekovače a zberacie zariadenia používajú vzduchové valce na vypínanie dávkovania osiva, skladanie postrekovacieho ramena a ovládanie zadných dverí. Odolnosť vo vonkajšom prostredí s prachom, blatom a výkyvmi teplôt od -30 °C v zimnom skladovaní do 50 °C v letnej prevádzke na poli je kľúčovou požiadavkou na poľnohospodárske pneumatické komponenty.

Vzduchové valce vs. hydraulické valce vs. elektrické pohony

Keď inžinieri vyberú typ pohonu, porovnávajú pneumatické valce s dvoma hlavnými alternatívami: hydraulickými valcami a elektrickými pohonmi (servopohon alebo krokové lineárne stupne). Každá technológia má svoj vlastný sladký bod.

Energetická účinnosť pneumatických systémov – často citovaná v okolí celkovo 10-15%. pri započítaní neefektívnosti kompresora, distribučných strát a výfukových strát – je ich najvýznamnejšou slabinou v kontexte modernej energeticky uvedomelej výroby. Nízke jednotkové náklady, spoľahlivosť a široká dostupnosť infraštruktúry stlačeného vzduchu v závode však naďalej robia z pneumatických valcov praktickú predvolenú hodnotu pre aplikácie s vysokou rýchlosťou a strednou silou.

Elektrické pohony sú čoraz konkurencieschopnejšie pre aplikácie vyžadujúce presné medzipolohovanie, riadenie sily alebo programovateľné profily pohybu – schopnosti, ktorým sa štandardné pneumatické valce nedokážu vyrovnať bez pridania proporcionálnych ventilov a snímačov spätnej väzby, čo výrazne zvyšuje zložitosť a náklady.

Pneumatický okruh: Ako sa vzduchové valce pripájajú k systému

Vzduchový valec je len jednou časťou pneumatického okruhu. Aby fungoval správne, potrebuje okolo seba správne navrhnutý systém. Pochopenie podporných komponentov je nevyhnutné pre každého, kto špecifikuje alebo udržiava pneumatické systémy.

Jednotka na prípravu vzduchu (FRL)

Jednotka FRL — Filter, Regulator, Lubricator — upravuje stlačený vzduch predtým, ako sa dostane do valca. Filter odstraňuje častice a vlhkosť; regulátor nastavuje pracovný tlak; maznica (dnes používaná menej často pri moderných samomazných tesneniach) pridáva jemnú olejovú hmlu na ochranu vnútorných komponentov. Prevádzka valca so špinavým, mokrým alebo nesprávne stlačeným vzduchom je hlavnou príčinou predčasného zlyhania tesnenia.

Smerové regulačné ventily

Solenoidom ovládané smerové ventily - zvyčajne 5/2 alebo 5/3 konfigurácie — kontrolovať, ktorý port dvojčinného valca prijíma privádzaný vzduch a ktorý vypúšťa. Časy odozvy 5 – 15 milisekúnd sú typické pre štandardné solenoidové ventily. Vysokorýchlostné aplikácie môžu používať pilotné alebo tanierové ventily na rýchlejšie prepínanie.

Ventily na reguláciu prietoku

Regulácia prietoku merača je štandardným prístupom k regulácii rýchlosti v pneumatických valcoch. Obmedzujú prietok výfukových plynov opúšťajúcich valec, čo vytvára protitlak, ktorý tlmí a riadi rýchlosť piestu. Meter-in (obmedzenie dodávky) sa používa v špecifických situáciách, ale môže spôsobiť nekonzistentnú rýchlosť pri premenlivom zaťažení.

Regulátory tlaku a poistné ventily

Jednotlivé regulátory miesta použitia umožňujú, aby rôzne valce v tom istom systéme fungovali pri rôznych tlakoch – napríklad jemná upínacia sila na krehkú časť spolu s lisovaním vysokou silou. Bezpečnostné výfukové ventily prerušia prívod vzduchu do celých zón alebo strojov v situáciách núdzového zastavenia a bezpečne uvoľnia uloženú energiu.

Bežné problémy so vzduchovými valcami a ako ich diagnostikovať

Dokonca aj dobre špecifikované a správne nainštalované pneumatické valce sa časom stretávajú s problémami. Poznanie najbežnejších režimov porúch šetrí čas diagnostiky a zabraňuje neplánovaným prestojom.

Únik vzduchu

Vonkajšie presakovanie okolo piestnej tyče alebo armatúr portu je zvyčajne zistiteľné zvukom alebo aplikáciou mydlovej vody a sledovaním bublín. Vnútorné presakovanie cez tesnenie piesta spôsobuje, že sa valec pri zaťažení posúva alebo nedokáže udržať polohu – počuteľné ako vzduch unikajúci cez výfukový otvor, keď je valec prikázaný držať sa. Výmena tesnenia je štandardná oprava; náhradné súpravy sú k dispozícii pre väčšinu valcov podľa normy ISO.

Pomalý alebo nekonzistentný pohyb

Pomalé valce sú často spôsobené obmedzeným prietokom zo zablokovaného filtra, poddimenzovaného potrubia, čiastočne uzavretého riadenia prietoku alebo opotrebovaného alebo kontaminovaného smerového ventilu. Skontrolujte prívodný tlak na vstupe valca (nielen na kompresore) – výrazné poklesy tlaku pri dlhých hadičkách alebo poddimenzovaných armatúrach sú bežné v závodoch, kde distribučný systém organicky rástol v priebehu rokov.

Bodovanie tyče a predčasné opotrebovanie tesnenia

Bočné zaťaženia – sily pôsobiace kolmo na os valca – urýchľujú opotrebenie ložiska tyče a tesnenia. Valec je určený len pre axiálne zaťaženie. Ak aplikácia vystavuje tyč bočnému zaťaženiu, malo by sa pridať lineárne vedenie alebo vonkajšie ložisko na prenášanie mimoosového zaťaženia. Znečistený vzduch (častice alebo voda) tiež spôsobuje abrazívne opotrebovanie vo vnútri hlavne.

Búchanie na konci zdvihu a poškodenie nárazom

Keď valec dosiahne koniec svojho zdvihu a piest narazí na koncový uzáver s vysokou energiou, generuje rázové vlny, hluk a mechanické namáhanie. Prvým krokom je nastavenie vstavaných poduškových ventilov (otáčanie ihly v smere hodinových ručičiek na zvýšenie obmedzenia). Ak vo valci chýba odpruženie, možno do okruhu pridať externé tlmiče alebo nastaviteľné ovládače spomalenia.

Valec sa nepohybuje

Valec, ktorý sa vôbec nehýbe, zvyčajne poukazuje na: chýbajúci prívod vzduchu (neprepínajúci ventil, zablokované vedenie, uzavretý izolátor), zadretý piest od korózie (bežné po dlhom skladovaní bez mazania) alebo zlomenú tyč v dôsledku nadmerného bočného zaťaženia alebo pretlaku. Systematická kontrola – overte tlak na porte, potvrďte prepnutie ventilu pomocou solenoidového indikátora, potom mechanicky skontrolujte valec – rýchlo izolujete príčinu.

Najlepšie postupy údržby pre pneumatické valce

Moderné vzduchové valce sú navrhnuté pre minimálnu údržbu, ale „minimálny“ nie je to isté ako „nulový“. Štruktúrovaný prístup preventívnej údržby výrazne predlžuje životnosť.

• Udržujte vzduch čistý a suchý: Pravidelne vypúšťajte vodu z nádrže kompresora a filtrov. Nainštalujte chladiaci sušič vzduchu na systémy vo vlhkom prostredí. Tlakový rosný bod 3°C alebo menej na valci je dobrý cieľ. Voda v stlačenom vzduchu spôsobuje koróziu vo vnútri hlavne a napučiava elastomérové ​​tesnenia.
• Týždenne kontrolujte stav tyče: Škrabance na chrómovom povrchu tyče poškodzujú tesnenie tyče pri každom ťahu. Ihneď odstráňte zdroje mechanického kontaktu s tyčou (rozstrek zo zvárania, nesprávne zarovnané upínacie prvky) a vymeňte tyče s drážkami skôr, ako zničia tesnenie.
• Proaktívne vymeňte tesnenia: Mnohé závody vymieňajú súpravy tesnení valcov v pevnom intervale – zvyčajne každý 2 až 3 roky na vysokocyklovom zariadení – namiesto čakania na poruchu. Neplánované prestoje na výrobnej linke zvyčajne stoja oveľa viac ako súprava tesnení a 30 minút práce.
• Skontrolujte montážny materiál: Vibrácie uvoľňujú skrutky, čapy vidlice a poistné matice na konci tyče. Uvoľnený otočný čap môže umožniť natiahnutie valca do strany, čím sa vytvorí bočné zaťaženie, ktoré urýchľuje opotrebovanie. Montážny hardvér kontrolujte štvrťročne na zariadeniach s vysokým cyklom alebo s vysokými vibráciami.
• Monitor tečenia alebo posunu polohy: Dvojčinný valec, ktorý drží statickú záťaž, by nemal driftovať. Pomalé zmeny polohy pri zaťažení indikujú obtok tesnenia piestu – varovné znamenie hroziacej poruchy skôr, ako sa stane problémom s bezpečnosťou alebo kvalitou.
• Majte po ruke náhradné valce alebo súpravy tesnení: V prípade kritických výrobných fliaš, ak máte na polici kompletnú náhradnú jednotku, skracuje sa MTTR (stredná doba opravy) z hodín na minúty. Štandardné fľaše ISO od skladových distribútorov je možné získať rýchlo, ale zákazkové alebo špecializované jednotky môžu mať dodaciu dobu niekoľko týždňov.

Inovácie a trendy v technológii pneumatických valcov

Zatiaľ čo základný princíp pneumatického valca sa nezmenil, výrobcovia pokračujú v zdokonaľovaní a rozširovaní technológie zmysluplným spôsobom.

Integrované snímanie polohy a IO-Link

Senzory kompatibilné s IO-Link namontované na štandardných valcoch teraz poskytujú nepretržitú spätnú väzbu o polohe, diagnostiku (počet cyklov, teplota, prevádzkové hodiny) a parametrizáciu cez dvojvodičové digitálne rozhranie. Pneumatický valec sa tak presúva z „hlúpeho“ pohonu na inteligentnú súčasť architektúry Industry 4.0, ktorá umožňuje prediktívnu údržbu a vzdialené monitorovanie bez pridania vyhradenej kabeláže.

Proporcionálna pneumatika

Proporcionálne tlakové a prietokové ventily v kombinácii s polohovými prevodníkmi umožňujú reguláciu sily a polohy vzduchových valcov v uzavretej slučke. Hoci tieto systémy nezodpovedajú presnosti servoelektriky, môžu dosiahnuť opakovateľnosť polohovania ±0,1 mm a riadená aplikácia sily – schopnosti predtým obmedzené na hydraulické alebo elektrické ovládače. Náklady zostávajú vyššie ako pri jednoduchom zapínaní/vypínaní pneumatiky, ale nižšie ako pri plne servoelektrických systémoch.

Rekuperácia energie a účinnosť

Stlačený vzduch je drahý – generovanie 1 kW mechanickej práce zo stlačeného vzduchu zvyčajne stojí 7-8 krát viac než rovnaká práca z elektromotora. To viedlo k vývoju systémov na zvýšenie tlaku, obvodov na úsporu vzduchu, ktoré prerušia dodávku v polovici zdvihu, a systémov na regeneráciu, ktoré zachytávajú energiu výfukových plynov. Niektorí výrobcovia uvádzajú v optimalizovaných obvodoch úsporu vzduchu 30–50 %.

Ľahké a korózii odolné materiály

Vysokopevnostný eloxovaný hliník, vláknami vystužené polyméry a valce z nehrdzavejúcej ocele znižujú hmotnosť – čo je dôležité v aplikáciách, kde je valec namontovaný na pohyblivej časti – a zároveň odolávajú agresívnym umývacím chemikáliám, soľným sprejom a vonkajším vplyvom. Fľaše lekárskej kvality používajú elektrolyticky leštenú nehrdzavejúcu oceľ, aby sa eliminovali potenciálne zdroje kontaminácie.

Miniaturizácia

Pokroky v precíznom obrábaní a technológii tesnení posunuli minimálny použiteľný priemer vŕtania produkčných vzduchových valcov na 2,5 mm , so zdvihmi krátkymi ako 1 mm. Tieto mikro-valce sa používajú v lekárskych diagnostických zariadeniach, manipulácii s polovodičmi a aplikáciách mikrozostáv, kde záleží na každom grame a milimeter.
