Čo robí vzduchový valec? Funkcie, typy a použitie

Čo robí vzduchový valec — Krátka odpoveď

An vzduchový valec — nazývaný aj pneumatický valec — premieňa energiu stlačeného vzduchu na lineárny mechanický pohyb. Keď stlačený vzduch vstupuje na jednu stranu valca, tlačí piest pozdĺž utesneného otvoru, čím vytvára riadenú tlakovú alebo ťahovú silu. Táto sila pohybuje nákladom, upína diel, zdvíha obrobok, ovláda ventil alebo vykonáva desiatky ďalších mechanických úloh v priemyselných, automobilových a výrobných prostrediach.

V praxi: dodávate vzduch pod nastaveným tlakom a valec poskytuje presný, opakovateľný zdvih. Väčšina štandardných vzduchových valcov pracuje medzi 40 a 150 PSI (2,8 až 10,3 baru) , produkujúce sily, ktoré sa pohybujú od niekoľkých newtonov v miniatúrnych valcoch až po desiatky tisíc newtonov vo veľkých priemyselných jednotkách. Napríklad valec s priemerom 100 mm pri tlaku 6 barov produkuje približne 4 712 N (asi 1 060 lbf) ťahu – dosť na to, aby zatlačil ložisko, vytlačil štítok alebo posunul bránu dopravníka za menej ako sekundu.

Kľúčovou výhodou oproti hydraulickým alebo elektrickým pohonom je jednoduchosť: vzduch je čistý, stlačiteľný a dostupný prakticky v každej továrni. Pneumatické pohony nevyžadujú žiadne spätné vedenie tekutiny, nevytvárajú žiadne nahromadenie tepla z motorov a pri správnej údržbe sa môžu cyklovať miliónkrát bez výrazného opotrebenia.

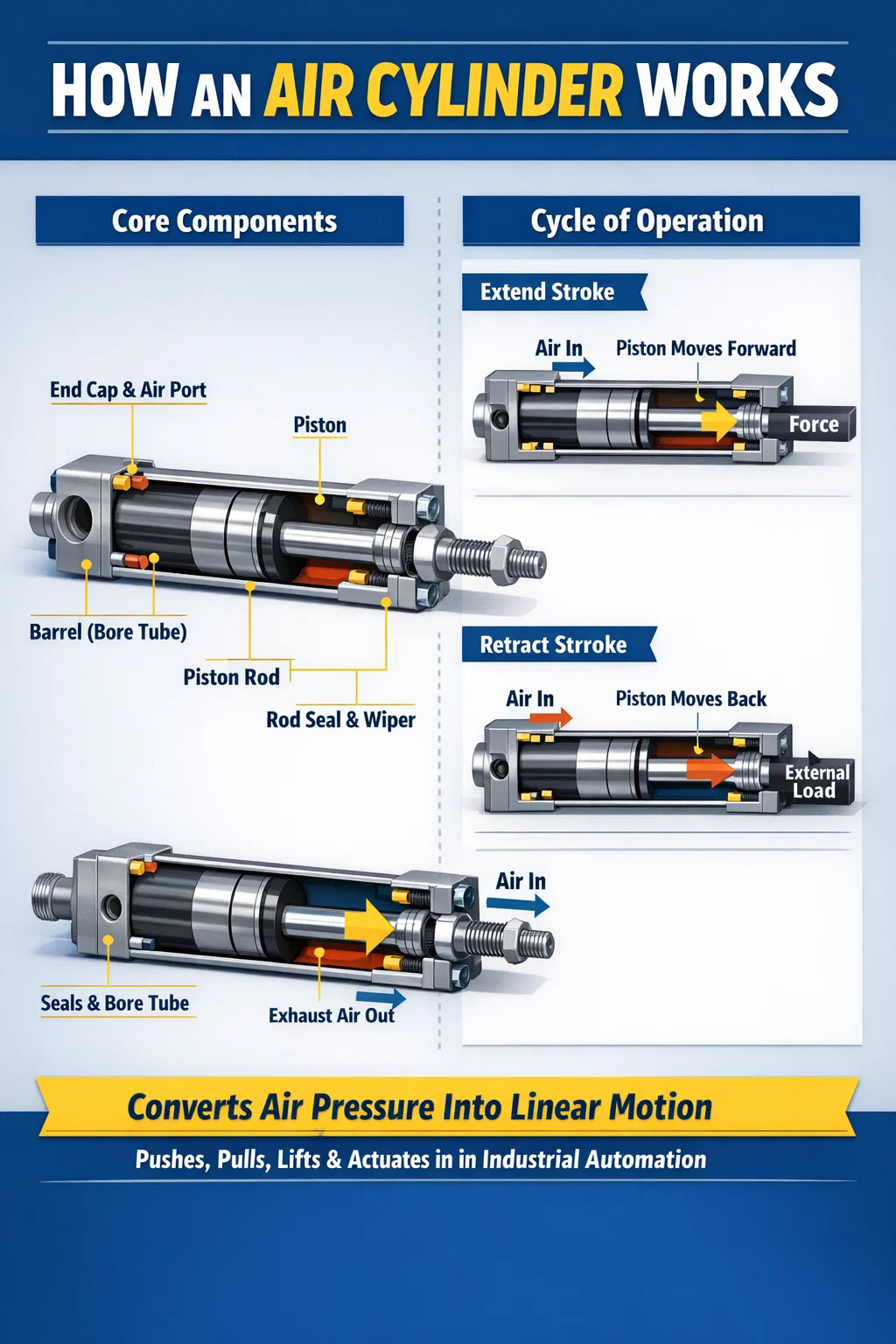

Ako funguje vzduchový valec interne

Pochopenie vnútornej mechaniky pomáha pri výbere, dimenzovaní alebo odstraňovaní problémov s pneumatickým valcom. Každý vzduchový valec zdieľa rovnakú základnú architektúru, aj keď sa vonkajší tvar líši.

Základné komponenty

• Hlaveň (vývrt rúrky): Valcový kryt, zvyčajne vyrobený z hliníkovej zliatiny, nehrdzavejúcej ocele alebo tvrdo eloxovaného hliníka. Priemer otvoru priamo určuje výstupnú silu.
• Piest: Disk, ktorý sa posúva vo vnútri otvoru, utesnený O-krúžkami alebo okrajovými tesneniami, aby sa zabránilo obtekaniu vzduchu.
• Piestna tyč: Tvrdená, pochrómovaná oceľová tyč pripevnená k piestu, prenášajúca silu na vonkajšie zaťaženie.
• Koncovky (hlavy): Utesnite oba konce valca a uzavrite vstupné/výstupné otvory vzduchu.
• Tesnenie tyče a stierač: Zabráňte úniku vzduchu pozdĺž tyče a zabráňte vniknutiu nečistôt do otvoru.
• Regulátory vankúšov: Voliteľné ihlové ventily zabudované do koncových uzáverov, ktoré spomaľujú piest na konci zdvihu, čím znižujú hluk pri náraze a opotrebovanie.

Cyklus pohybu

Keď sa otvorí solenoidový ventil, stlačený vzduch prúdi do otvoru na uzávere valca. Tlak vzduchu sa vytvára na čele piesta. Sila sa rovná tlaku vynásobenému efektívnou plochou piesta (F = P × A) . Keď sila prekoná trenie a odpor zaťaženia, piest sa posunie dopredu – predĺži tyč. Na zatiahnutie sa ventil prepne: vzduch vstupuje do otvoru na konci tyče, tlak pôsobí na prstencovú oblasť piesta (celá plocha mínus prierez tyče) a tyč sa ťahá späť. Odsávaný vzduch vychádza cez tlmič, aby sa znížil hluk.

Tento úplný cyklus – vysúvanie a zasúvanie – sa môže uskutočniť v zlomkoch sekundy. Vysokorýchlostné pneumatické valce používané v baliacich linkách bežne dokončia 5 až 10 úplných cyklov za sekundu. V robotických bunkách typu pick-and-place sú štandardné časy cyklu 200 až 300 milisekúnd na zdvih.

Typy vzduchových valcov a čo každý z nich robí

Nie všetky pneumatické valce plnia rovnakú funkciu alebo vyhovujú každej aplikácii. Konštrukcia valca určuje, ako sa pohybuje, akou silou pôsobí a akým smerom pôsobí. Nižšie je uvedený rozpis najbežnejších typov.

Jednočinné verzus dvojčinné: čo funguje viac?

Jednočinné pneumatické valce využívajú tlak vzduchu len v jednom smere; vratná pružina vracia tyč späť. Spotrebujú približne polovicu vzduchu v porovnaní s dvojčinnými jednotkami, čo ich robí atraktívnymi pre jednoduché upínacie úlohy, pri ktorých výkon potrebuje iba predĺžený zdvih. Pružina však zaberá vnútorný priestor, znižuje efektívnu dĺžku zdvihu o 10–20 % a sila pružiny pôsobí proti piestu pri vysúvaní – znižuje čistú výstupnú silu.

Dvojčinné vzduchové valce využívajú stlačený vzduch na vysúvanie aj zasúvanie. Toto je najbežnejší typ v priemyselnej automatizácii , ktorá predstavuje väčšinu inštalácií pneumatických pohonov na celom svete. Poskytujú plnú ovládateľnú silu v oboch smeroch, umožňujú presnú reguláciu rýchlosti pomocou obmedzovačov prietoku na každom porte a pri výpočtoch sily nie je potrebné zohľadniť tuhosť pružiny.

Kde sa používajú vzduchové valce — Aplikácie v reálnom svete

Pneumatické valce sa objavujú prakticky v každom sektore výroby a mnohých oblastiach každodennej infraštruktúry. Ich rýchlosť, čistota a nákladová efektívnosť z nich robia dominantné lineárne pohony v aplikáciách s nízkou až strednou silou.

Výrobné a montážne linky

Toto je najväčšia jednotlivá oblasť použitia pre vzduchové fľaše. Na montážnych linkách pre automobily vykonávajú pneumatické pohony úlohy vrátane prenosu dielov, upínania dielov počas zvárania, lisovania závesov dverí a umiestňovania skrutkovacích prípravkov. Jedna stanica na montáž karosérie vozidla v bielej farbe môže využívať 50 až 200 jednotlivých pneumatických valcov pracujúcich v synchronizovaných sekvenciách. Veľkosti otvorov sa zvyčajne pohybujú od 32 mm do 125 mm, so zdvihmi od 25 mm do 400 mm v závislosti od úlohy.

Spracovanie potravín a nápojov

Spracovanie potravín si vyžaduje ovládače, ktoré je možné umývať žieravými čistiacimi prostriedkami a odolávať kontaminácii. Vzduchové valce z nehrdzavejúcej ocele s tesneniami vyhovujúcimi FDA a bez vonkajších mazacích otvorov sú štandardom v plniarňach, pekárenských linkách a zariadeniach na spracovanie mäsa. Vzduchové valce tu triedia produkty na dopravníkoch, ovládajú plniace dýzy a obsluhujú baliace stroje – dokončia tisíce cyklov za hodinu v prostrediach s vysokou vlhkosťou.

Baliace stroje

Kartónovacie stroje, stroje na formovanie, plnenie a uzatváranie obalov a stavače obalov sa vo veľkej miere spoliehajú na pneumatické valce na skladanie chlopní, tlačenie produktov a tvarovanie škatúľ. Vysoká rýchlosť cyklu - niektoré baliace linky bežia rýchlosťou 400 až 600 balení za minútu — vyžaduje pohony s takmer okamžitou odozvou a dlhou životnosťou. Obzvlášť bežné sú tu kompaktné profilové valce (séria ISO 21287), ktoré šetria miesto v preplnených rámoch strojov.

Manipulácia s materiálom a doprava

Vzduchové valce odkláňajú produkty na križovatkách dopravníkov, zdvíhajú a spúšťajú uzatváracie brány a spúšťajú zdvíhacie plošiny paliet v skladových prevádzkach. Bezpiestové pneumatické valce sú v týchto nastaveniach obzvlášť cenné, pretože poskytujú dlhé zdvihy – až 6 000 mm v niektorých katalógových modeloch – bez priestorovej penalizácie predĺženej tyče.

Servisné vybavenie pre automobily

Zdviháky vozidiel, výmenníky pneumatík a brzdové sústruhy sa spoliehajú na pneumatické pohony. Systémy air-over-olej v karosárňach kombinujú rýchlosť pneumatiky s nestlačiteľnosťou hydrauliky pomocou vzduchového valca na tlačenie hydraulickej kvapaliny pre presné lisovacie operácie – aplikovaním sily až 20 ton z prívodu vzduchu v dielni.

Lekárske a laboratórne vybavenie

Miniatúrne vzduchové valce s otvormi už od 6 mm sa používajú v diagnostických zariadeniach, robotoch na manipuláciu so vzorkami a nemocničných lôžkach. Tieto valce používajú čistý suchý vzduch alebo dusík, vďaka čomu sú kompatibilné so sterilným prostredím. Ich nízka hmotnosť a prevádzka bez vibrácií sú rozhodujúce pre presné laboratórne prístroje.

Stavebné a ťažké zariadenia

Aj keď ťažké stroje častejšie využívajú hydraulické valce pre ich vyššiu hustotu sily, pneumatické valce sa stále vyskytujú v vzduchových brzdových systémoch, ovládaní dverí v autobusoch a vlakoch a pneumatických zdvíhacích kladivách. Teleskopické vzduchové valce zdvíhajú lôžka sklápačov a ovládajú plošinové zdvíhadlá tam, kde nie je potrebné presné medzipolohovanie.

Ako vypočítať silu, ktorú vytvára vzduchový valec

Správne dimenzovanie pneumatického valca vyžaduje výpočet dvoch hodnôt sily: vysúvacej sily (pôsobiacej na celú plochu piesta) a sťahovacej sily (pôsobiacej na prstencovú plochu piesta, ktorá je zmenšená o prierez tyče).

Rozšírte vzorec sily

F_extend = P × (π/4) × D²

Kde P je prívodný tlak v pascaloch (1 bar = 100 000 Pa) a D je priemer otvoru v metroch.

Vzorec sťahovacej sily

F_retract = P × (π/4) × (D² − d²)

Kde d je priemer tyče. Pre valec s priemerom 63 mm s 20 mm tyčou bežiacou pri 6 baroch:

• Vysúvacia sila: 600 000 × (π/4) × 0,063² ≈ 1 870 N
• Sila navíjania: 600 000 × (π/4) × (0,063² − 0,020²) ≈ 1 681 N

V praxi je skutočná výstupná sila o 10–20 % nižšia ako teoretická z dôvodu trenia tesnenia a spätného tlaku vo výfukovom potrubí. Inžinieri zvyčajne používajú faktor účinnosti 0,8 až 0,9 pri výpočte efektívnej sily valca pre dimenzovanie zaťaženia.

Vždy vyberte valec, ktorý poskytuje aspoň o 25–50 % väčšiu teoretickú silu ako je požadované zaťaženie aby sa zabezpečila spoľahlivá aktivácia v celom prevádzkovom rozsahu tlaku a teploty.

Vzduchový valec vs. Hydraulický valec vs. elektrický pohon

Výber medzi pneumatickými, hydraulickými a elektrickými lineárnymi pohonmi závisí od požiadaviek na silu, potreby presnosti, pracovného cyklu a podmienok prostredia. Každá technológia vyniká v rôznych scenároch.

Suma so sebou: vzduchové valce vyhrávajú rýchlosťou, jednoduchosťou a počiatočnými nákladmi . Hydraulické valce dominujú tam, kde je potrebná veľká sila v kompaktnom balení. Elektrické pohony vedú, keď záleží na presnosti polohovania v strede zdvihu alebo na rekuperácii energie. Mnoho moderných tovární používa všetky tri technológie v rovnakom zariadení, pričom každá je prispôsobená úlohe, ktorú najlepšie zvláda.

Kľúčové špecifikácie, ktorým treba porozumieť pri výbere pneumatického valca

Nákup nesprávneho valca – dokonca aj mierne poddimenzovaného – môže viesť k neúspešným cyklom, predčasnému opotrebovaniu tesnenia, prestojom stroja a nákladným stratám vo výrobe. Pochopenie nasledujúcich špecifikácií zabráni väčšine chýb pri výbere.

Priemer otvoru

Vŕtanie je vnútorný priemer valca a je primárnym determinantom výstupnej sily. Štandardné veľkosti otvorov sa riadia normami ISO 15552 alebo NFPA T3.6.7: 12, 16, 20, 25, 32, 40, 50, 63, 80, 100, 125, 160, 200, 250 a 320 mm sú bežné prírastky. Zdvojnásobenie vývrtu zoštvornásobí silu pri rovnakom tlaku, pretože sila sa mení s plochou (A = πD²/4).

Dĺžka zdvihu

Zdvih je celková vzdialenosť, ktorú piestna tyč prejde medzi úplne zasunutou a úplne vysunutou. Dlhšie zdvihy zvyšujú riziko vybočenia tyče pri tlakovom zaťažení. Väčšina výrobcov poskytuje grafy pevnosti stĺpov na určenie maximálneho prípustného ťahového zaťaženia pre daný zdvih a priemer tyče. Pre zdvihy presahujúce približne 10-násobok priemeru otvoru sú potrebné vedené valce alebo vonkajšia podpora.

Rozsah prevádzkového tlaku

Väčšina pneumatických valcov je dimenzovaná na 1 až 10 bar (14,5 až 145 PSI). Minimálny prevádzkový tlak – zvyčajne 1 až 2 bary – je kritický: fľaše dimenzované na prácu pri 4 baroch sa môžu zastaviť alebo nepravidelne cyklovať, ak tlak vzduchu v závode počas špičkovej spotreby klesne. Vždy skontrolujte minimálny regulovaný tlak prívodu vzduchu na vstupe do valca, nielen na výstupe kompresora.

Štýl montáže

Montáž určuje, ako valec prenáša silu na rám stroja a ako sa vyrovnáva s nesprávnym nastavením. Bežné štýly montáže zahŕňajú:

• Držiak na nohu (FB): Skrutky na rovný povrch; tuhé, dobré pre čisté axiálne zaťaženie.
• Upevnenie na prírubu (FA/FF): Priskrutkované na uzáver alebo koniec tyče; veľmi tuhý, vysoká nosnosť.
• Držiak vidlice (CB/CA): Umožňuje otáčanie valca; potrebné, keď má dráha nákladu uhlový pohyb.
• Uchytenie čapu (MT): Čapy na centrálnom čape; používané v lisoch a spojovacích mechanizmoch.

Pevné držiaky (pätka a príruba) by sa mali používať len vtedy, keď je náklad dokonale zarovnaný s osou tyče. Akékoľvek uhlové vychýlenie s pevným držiakom vytvára bočné zaťaženie piestnej tyče, urýchľuje opotrebovanie tesnenia tyče a potenciálne ohýbanie tyče v priebehu času.

Odpruženie

Keď piest pri vysokej rýchlosti dosiahne koniec zdvihu, narazí na koncový uzáver. Bez odpruženia to vytvára rázové zaťaženie, ktoré poškodzuje valec, rám stroja a akékoľvek pripojené nástroje. Vstavané nastavovače vankúšov zachytávajú vzduchové vrecko pred piestom na konci zdvihu, čím vytvárajú efekt pneumatického prístrojového panelu. Pri rýchlostiach piesta nad 300 mm/s by sa malo tlmenie považovať za štandard skôr ako voliteľné.

Materiál tesnenia a teplotné hodnotenie

Štandardné NBR (nitrilové) tesnenia pokrývajú −20°C až 80°C a sú vhodné pre väčšinu výrobných prostredí. Vysokoteplotné aplikácie (farbiace pece, zlievárne) vyžadujú tesnenia FKM (Viton) dimenzované na 200°C. Aplikácie pri nízkych teplotách alebo bezpečné pre potraviny môžu vyžadovať tesnenia EPDM alebo komponenty potiahnuté PTFE. Použitie nesprávneho materiálu tesnenia je častou príčinou predčasného zlyhania valca.

Bežné problémy so vzduchovými valcami a ako ich opraviť

Dokonca aj dobre zvolené pneumatické valce sa časom pokazia. Včasné rozpoznanie symptómov šetrí značné prestoje a náklady na opravy.

Unášanie valca alebo neudržanie pozície

Ak sa zaťažený valec pomaly posúva zo svojej vysunutej polohy, keď sa ventil zatvára, tesnenie piestu uniká vzduchom cez čelo piestu. Toto je jeden z najbežnejších režimov zlyhania vzduchového valca . Oprava zahŕňa výmenu O-krúžkov piestu alebo okrajových tesnení. Pred tým skontrolujte, či bola fľaša prevádzkovaná nad menovitým tlakom, čo urýchľuje vytláčanie tesnenia do medzier.

Vonkajšie úniky vzduchu na tyči

Syčivý zvuk alebo viditeľný prúd vzduchu okolo tesnenia tyče indikuje opotrebovanie tesnenia tyče alebo poškodenie povrchu tyče. Pochrómované tyče môžu vytvárať korózne jamy alebo ryhy, ak tesnenie stierača zlyhá a umožní vniknutiu nečistôt. Prút s jamkami rýchlo prereže nové tesnenia – samotná tyč sa musí kontrolovať a často vymieňať. V drsnom prostredí zvážte tyče z nehrdzavejúcej ocele s keramickým povrchom pre výrazne dlhšiu životnosť.

Pomalý alebo pomalý zdvih

Ak valec dokončí svoj zdvih pomalšie, ako sa očakávalo, skontrolujte v tomto poradí: prívodný tlak na porte valca (uistite sa, že v potrubí nedochádza k poklesu tlaku), ventily na reguláciu prietoku (môžu byť nastavené príliš reštriktívne), nádoba vzduchového filtra (upchatý filter znižuje prietok) a vŕtanie valca (vnútorná korózia alebo kontaminácia zvyšuje trenie tesnenia). Čiastočne uzavretá regulácia prietoku výfukových plynov je jedinou najčastejšou príčinou pomalého predlžovania pri inštaláciách v teréne.

Valec sa pri zaťažení nevysunie

Keď sa valec voľne pohybuje bez zaťaženia, ale zastaví sa pri zaťažení, veľkosť otvoru je nedostatočná pre požadovanú silu. Prepočítajte pomocou F = P × A, zohľadnite trenie a protitlak. Riešením je buď zväčšiť veľkosť otvoru, zvýšiť prívodný tlak (v rámci bezpečných limitov) alebo znížiť potrebu zaťaženia. Nikdy jednoducho nezvyšujte tlak nad menovité maximum valca – poškodzuje to tesnenia a môže pretrhnúť koncové uzávery.

Predčasné opotrebovanie tesnenia

Tesnenia, ktoré je potrebné vymeniť už po niekoľkých mesiacoch prevádzky – namiesto očakávaných miliónov cyklov – zvyčajne zlyhajú z jedného z troch dôvodov: kontaminovaný prívod vzduchu (brúsne častice poškriabajú dieru a tesnenia), bočné zaťaženie tyče (z nesprávneho nastavenia) alebo nedostatočné mazanie. Na každom pneumatickom prívodnom potrubí použite jednotku FRL (filter-regulator-lubricator). V prípade bezolejových valcov s PTFE tesnením zaistite, aby bol vzduch čistý a suchý, než pridávajte hmlové mazivo, ktoré degraduje PTFE.

Ako predĺžiť životnosť vzduchovej fľaše

Dobre udržiavaný vzduchový valec v čistom priemyselnom prostredí by mal vydržať 50 až 100 miliónov cyklov pred potrebou výmeny súpravy tesnení. Dosiahnutie tejto životnosti si vyžaduje pozornosť celému pneumatickému okruhu, nielen samotnému valcu.

• Filtrujte vzduch na 5 mikrónov alebo lepšie. Znečistenie časticami je hlavnou príčinou zrýchleného opotrebovania otvoru a tesnenia. Štandardný 40-mikrónový filter na ochranu valca nestačí.
• Regulujte prívodný tlak na najnižšiu efektívnu úroveň. Prevádzka pri 6 baroch, keď 4 bary dosiahnu požadovanú silu, plytvá energiou a zvyšuje napätie tesnenia. Každý 1 bar nadmerného tlaku znižuje životnosť tesnenia.
• Nainštalujte odpruženie na všetky vysokorýchlostné aplikácie. Náraz na konci zdvihu bez tlmenia môže generovať okamžité nárazové sily 5 až 10-krát väčšie ako prevádzková sila, prasknutie koncoviek a deformáciu piestov.
• Zarovnajte tyč valca presne s dráhou zaťaženia. Dokonca aj 1–2 stupne uhlového vychýlenia vytvárajú nepretržité bočné zaťaženie, ktoré opotrebováva tesnenia tyče 3 až 5-krát rýchlejšie ako pri správne zarovnanej inštalácii.
• Na výstup kompresora použite sušič alebo dochladzovač. Skondenzovaná voda vo vzduchovom potrubí spôsobuje vnútornú koróziu nepotiahnutých hliníkových otvorov a degraduje mazacie filmy na tesneniach.
• Naplánujte pravidelnú kontrolu stavu tyče. Vizuálne skontrolujte, či na tyči nie sú jamky, ryhy alebo korózia každé tri až šesť mesiacov v normálnom prostredí, mesačne v drsných podmienkach.

Normy ISO upravujúce vzduchové valce

Štandardizácia zaisťuje, že tlakové fľaše od rôznych výrobcov sú rozmerovo zameniteľné, vďaka čomu je výmena a obstarávanie z viacerých zdrojov jednoduché. Primárne štandardy sú:

• ISO 15552: Hlavný medzinárodný štandard pre pneumatické valce s kruhovým a štvorcovým profilom (predtým ISO 6431 a VDMA 24562). Určuje veľkosti otvorov, závity portov, montážne rozmery a závity na konci tyče. Toto je štandard pre väčšinu stredných a veľkých priemyselných fliaš na celom svete.
• ISO 21287: Kompaktné valce s obmedzenými požiadavkami na montážny priestor. Bežné v baliacich a potravinárskych strojoch, kde sú obálky strojov tesné.
• ISO 6432: Miniatúrne valce s vŕtaním od 8 do 25 mm, používané v prístrojovej a ľahkej montáži.
• NFPA T3.6.7: Severoamerický (NFPA) štandard upravujúci valce spojovacích tyčí bežné v severoamerických priemyselných strojoch. Veľkosti otvorov a montážne vzory sa líšia od ISO 15552, preto si pred zakúpením náhradného dielu overte príslušnú normu.

Špecifikácia vzduchového valca podľa normy ISO znamená, že výrobok, ktorý je v súlade s normou ISO, sa priskrutkuje ako náhrada – významná výhoda v globálnych dodávateľských reťazcoch, kde môžu mať preferované značky dlhé dodacie lehoty.
